Antwort:

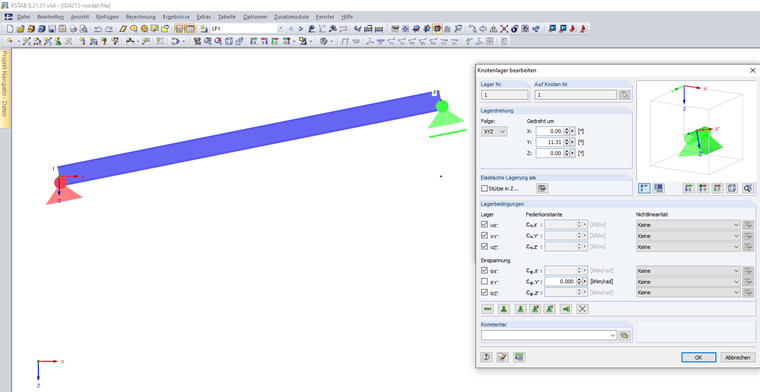

Im Dialog "Knotenlager bearbeiten" ist es möglich, das lokale Achsensystem des Lagers zu drehen (Bild 1). Wählen Sie zunächst die Folge, welche die Reihenfolge der lokalen Lagerachsen X’, Y’ und Z’ regelt, und geben dann in den entsprechenden Eingabefeldern den Drehwinkel um die globalen Achsen X, Y und Z an.
Die Lagerdrehung kann auch über die zugehörigen Schaltflächen im Dialog grafisch bestimmt werden. Die Drehung des Lagers wird in der Dialoggrafik dynamisch angezeigt.

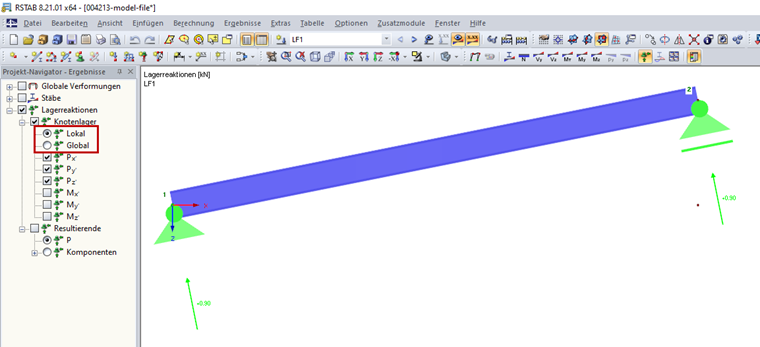

Nach der Berechnung können die Lagerreaktionen eines gedrehten Knotenlagers sowohl auf das globale als auch auf das lokale Achsensystem bezogen ausgewertet werden (Bild 2).
