Pregunta

¿Cómo puedo girar un apoyo en un nudo?


Respuesta:

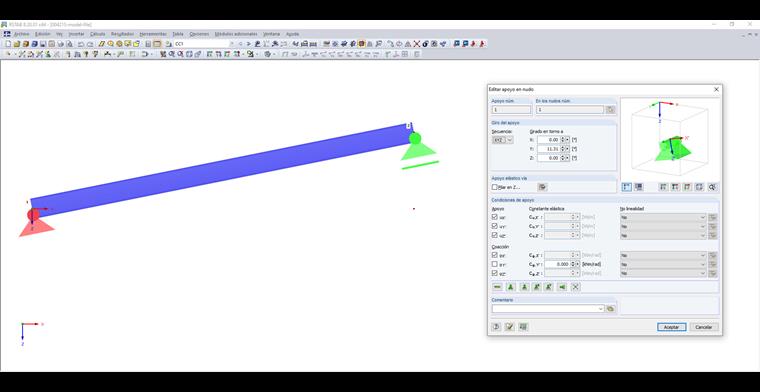

En el cuadro de diálogo "Editar apoyos en nudo", es posible girar el sistema de ejes local del apoyo (figura 01). Primero, seleccione la secuencia que controla la secuencia de los ejes locales del apoyo X', Y' y Z', y luego especifique el ángulo de giro sobre los ejes globales X, Y y en los cuadros de texto correspondientes.

El giro del apoyo también se puede determinar gráficamente utilizando los botones correspondientes en el cuadro de diálogo. El giro del apoyo se muestra dinámicamente en el gráfico de diálogo.

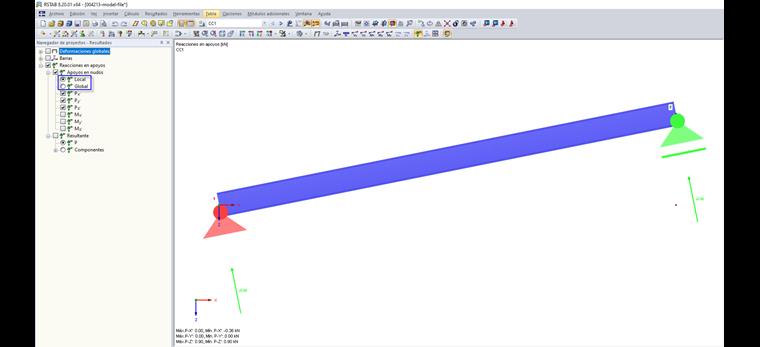

Después del cálculo, las reacciones en los apoyos en nudo girados se pueden evaluar en relación con el sistema de ejes global así como el local (figura 02).
