Вопрос

Как вставить в диаграмму результатов плавный диапазон/плавную линию?


Ответ:

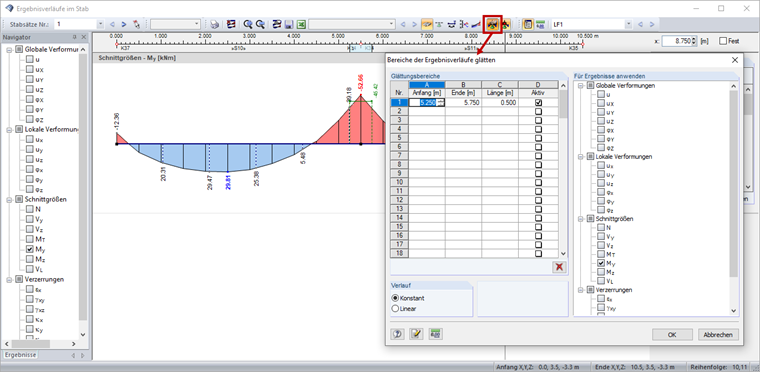

В диалоговом окне «Диаграммы результатов» можно создать гладкие области для подготовки результатов к проектированию. Эта функция доступна при нажатии кнопки «Изменить сглаженные диапазоны». Появится диалоговое окно, показанное на Рисунке 01.

Задайте сглаженные диапазоны в столбцах таблицы слева; записи для начала, конца и длины взаимозависимы. Каждый диапазон можно активировать отдельно. Раздел «Использовать для результатов» определяет, для каких деформаций, внутренних сил, напряжений или деформаций должно выполняться сглаживание. Сглаживание может быть постоянным или линейным для всех диапазонов сглаживания.

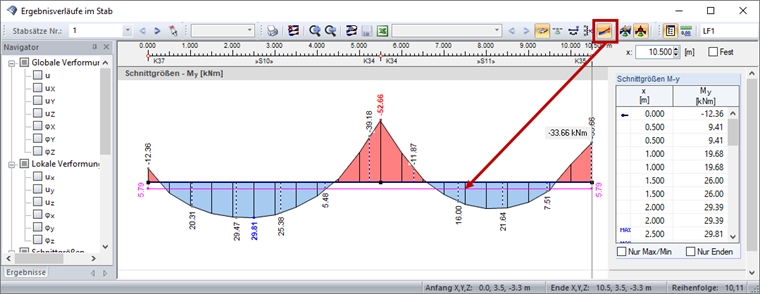

Кроме того, вы можете отобразить плавную линию по всей диаграмме результатов, щелкнув по одноименной кнопке (Рисунок 02).

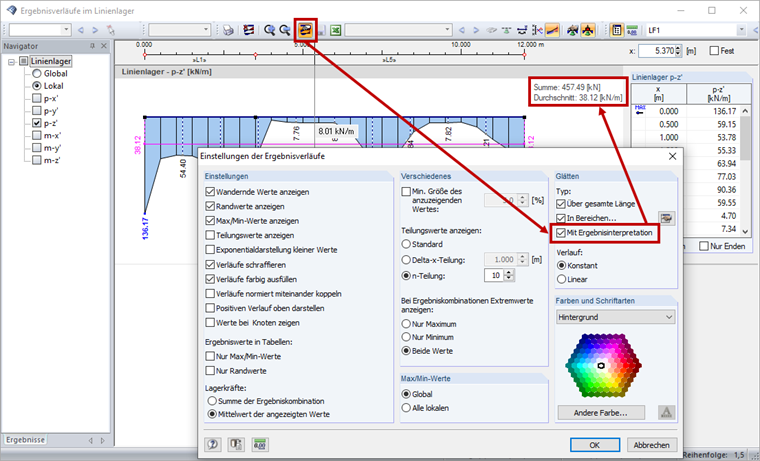

Интеграл от области сглаживания отображается только тогда, когда в настройках диаграммы результатов выбрана опция «С интерпретациями результатов» (Рисунок 03).
