Odpowiedź:

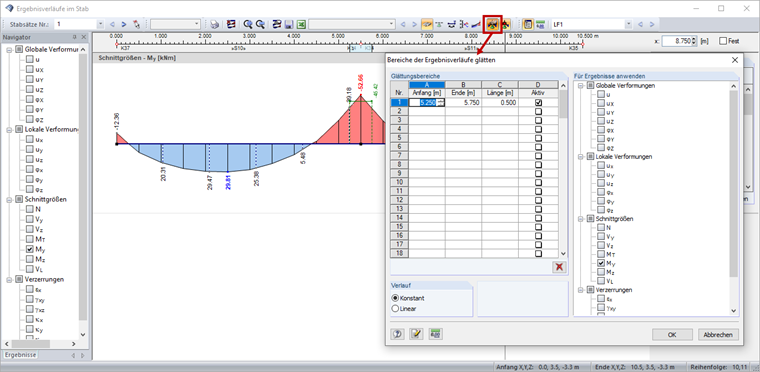

W oknie dialogowym Wykresy wyników można utworzyć wygładzone zakresy w celu przygotowania wyników do analizy inżynierskiej. Diese Funktion ist über die Schaltfläche "Glättungsbereiche bearbeiten" zugänglich. Es wird der Dialog im Bild 1 aufgerufen.
W kolumnach po lewej stronie należy zdefiniować Obszary wygładzania, przy czym dane wprowadzane w polach Początek, Koniec i Długość są od siebie zależne. Jeder Bereich kann separat aktiv gesetzt werden. Der Abschnitt "Für Ergebnisse anwenden" steuert, für welche Verformungen, Schnittgrößen, Spannungen oder Verzerrungen eine Glättung vorzunehmen ist. Die Glättung kann konstant oder linear für alle Glättungsbereiche verlaufen.

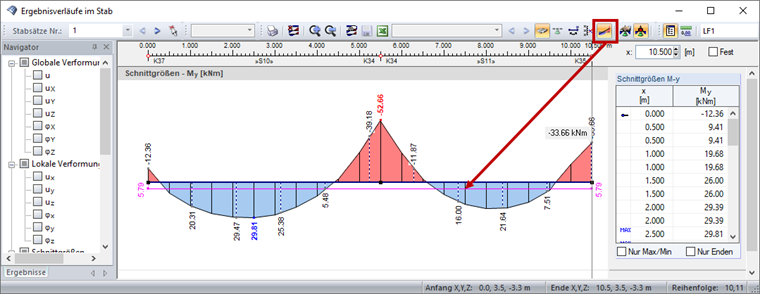

Des Weiteren kann eine Glättungslinie über den gesamten Ergebnisverlauf über die gleichnamige Schaltfläche angezeigt werden (Bild 2).

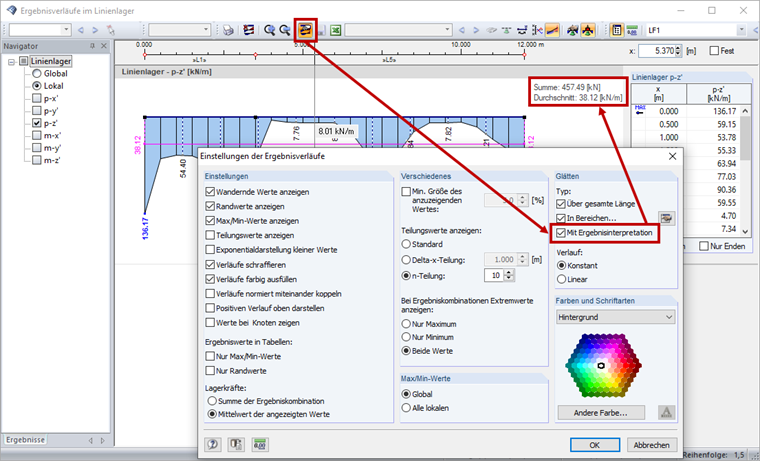

Das Integral des Glättungsbereiches wird ausgegeben, wenn in den Einstellungen der Ergebnisverläufe das Kontrollkästchen "Mit Ergebnisinterpretationen" aktiviert ist (Bild 3).
