Risposta:

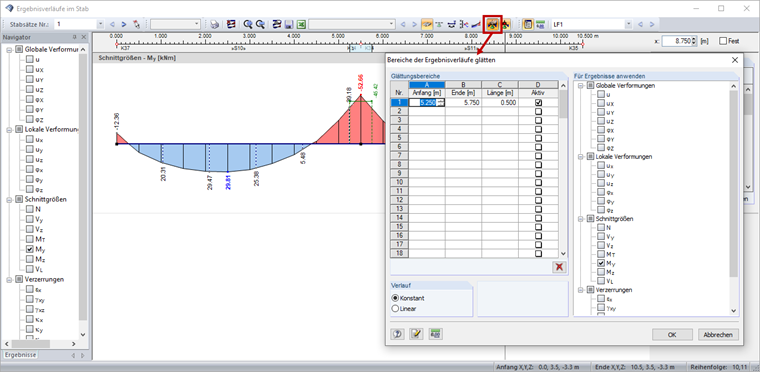

Nella finestra di dialogo Diagrammi dei risultati, è possibile creare intervalli uniformi per preparare i risultati per l'ingegneria. Diese Funktion ist über die Schaltfläche "Glättungsbereiche bearbeiten" zugänglich. Es wird der Dialog im Bild 1 aufgerufen.
In den linken Spalten sind die Glättungsbereiche festzulegen, wobei die Eingaben für Anfang, Ende und Länge voneinander abhängig sind. Jeder Bereich kann separat aktiv gesetzt werden. Der Abschnitt "Für Ergebnisse anwenden" steuert, für welche Verformungen, Schnittgrößen, Spannungen oder Verzerrungen eine Glättung vorzunehmen ist. Die Glättung kann konstant oder linear für alle Glättungsbereiche verlaufen.
Des Weiteren kann eine Glättungslinie über den gesamten Ergebnisverlauf über die gleichnamige Schaltfläche angezeigt werden (Bild 2).

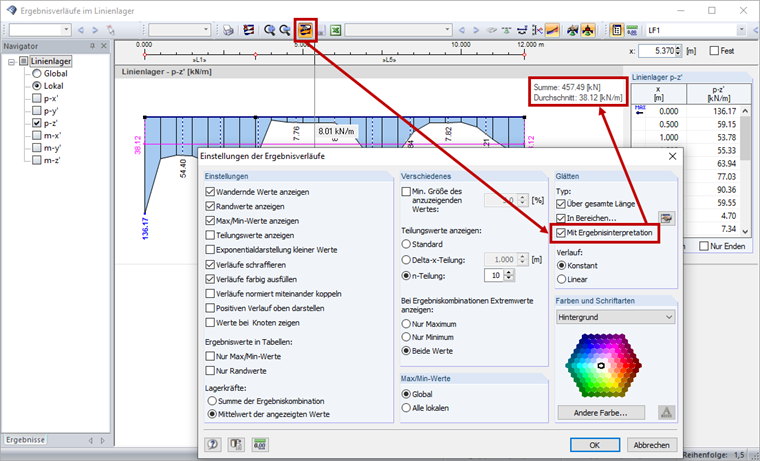

Das Integral des Glättungsbereiches wird ausgegeben, wenn in den Einstellungen der Ergebnisverläufe das Kontrollkästchen "Mit Ergebnisinterpretationen" aktiviert ist (Bild 3).
