Comment puis-je insérer une région moyenne/une ligne moyenne dans le diagramme de résultats?

Réponse

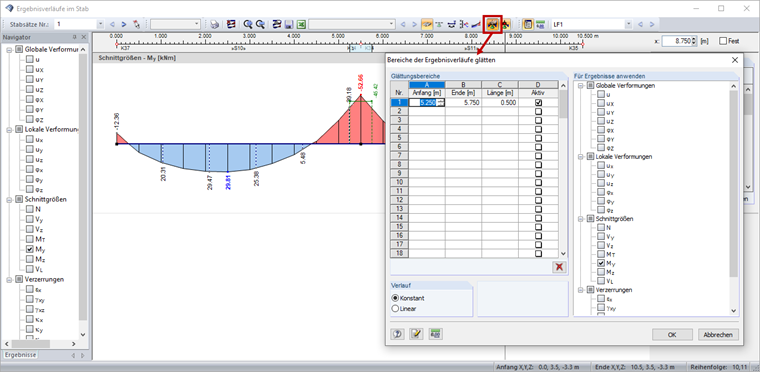

Dans la boîte de dialogue Diagrammes de résultat, vous pouvez créer des régions moyennes pour préparer les résultats à l'ingénierie. Cette fonction est disponible à partir du bouton «Modifier les régions moyennes». La boîte de dialogue de la Figure 01 s'ouvre.

Définissez les régions moyennes dans les colonnes du tableau à gauche; les entrées pour Début, Fin et Longueur sont interdépendantes. Chaque région peut être activée séparément. La section «Utilisation pour les résultats» contrôle les déformations, les efforts internes, les contraintes ou les déformations à lisser. Le lissage peut être constant ou linéaire pour toutes les régions moyennes.

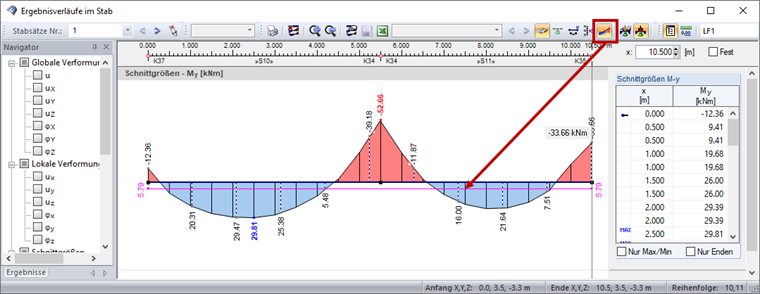

De plus, une ligne moyenne peut être affichée sur tout le diagramme de résultats à l'aide du bouton du même nom (Figure 2).

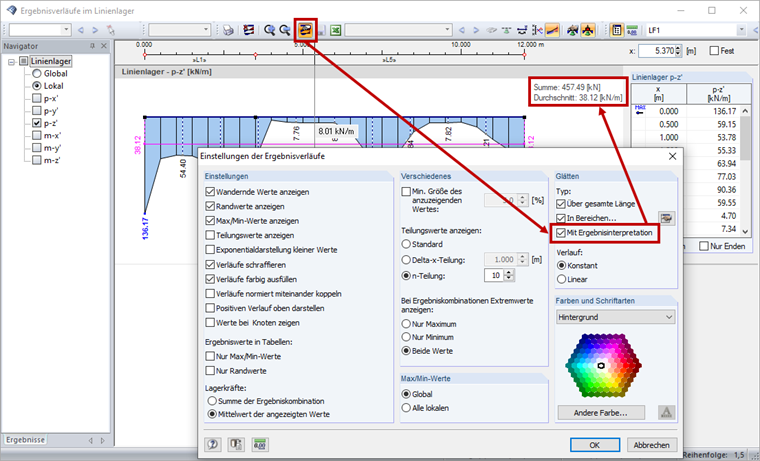

L'intégrale de la région moyenne est affichée si la case «Avec interprétations de résultat» est cochée dans les paramètres des diagrammes de résultat (Figure 3).

Mots-clés

Diagrammes de résultat Région moyenne Ligne moyenne
