Dotaz

Jak mohu do průběhu výsledků vložit oblast vyhlazení / linii vyhlazení?


Odpověď:

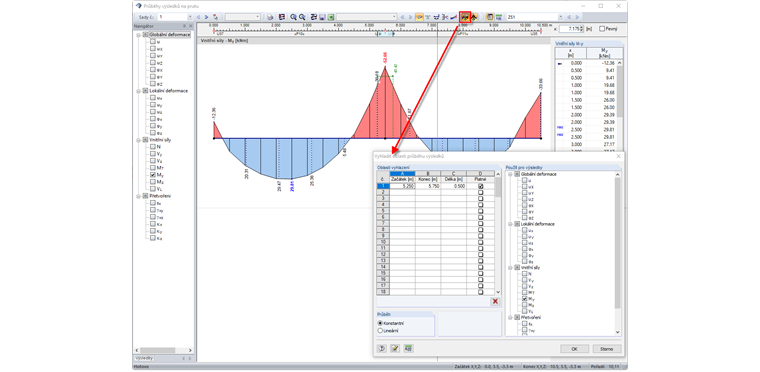

V dialogu Průběhy výsledků lze vytvořit oblasti vyhlazení, aby výsledky byly připraveny pro uživatele. Tato funkce je k dispozici pomocí tlačítka „Upravit oblasti vyhlazení...“. Otevře se dialog, který je vidět na Obrázku 1.

Oblasti vyhlazení se zadávají v levých sloupcích, přičemž zadání pro volby Začátek, Konec a Délka je navzájem závislé. Každý rozsah lze aktivovat samostatně. V sekci „Použít pro výsledky“ lze určit, pro které deformace, vnitřní síly, napětí nebo přetvoření se má vyhlazení provést. Vyhlazení může být pro všechny oblasti vyhlazení konstantní nebo lineární.

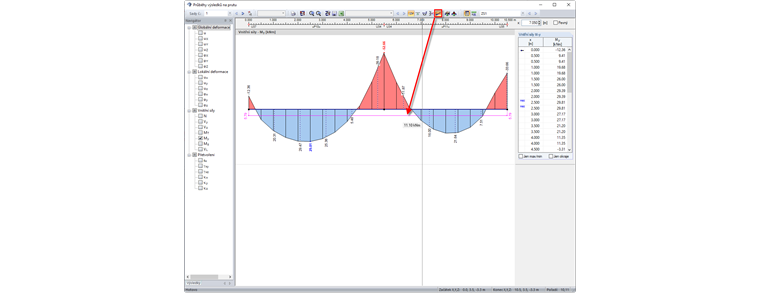

Kromě toho je možné přes celou oblast průběhu výsledků zobrazit linii vyhlazení pomocí stejnojmenného tlačítka (Obrázek 2).

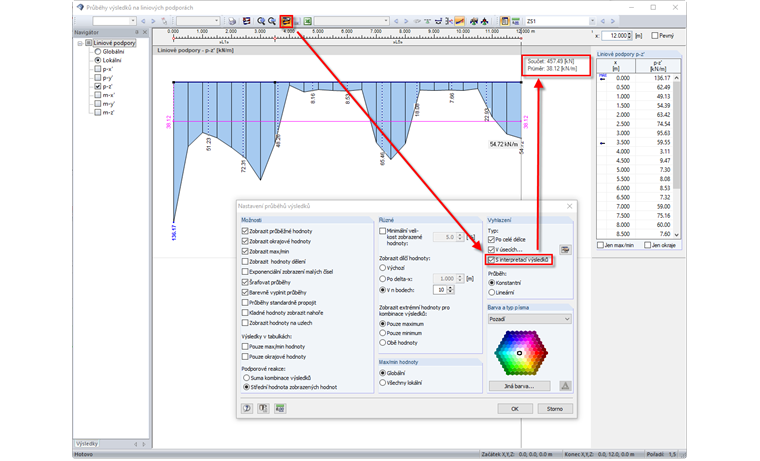

Pokud je v nastavení průběhu výsledků zaškrtnuto políčko „S interpretací výsledků“, zobrazí se suma oblasti vyhlazení (Obrázek 3).
