Нормальные силы из-за внецентренных соединений стержней несмотря на чисто поперечные нагрузки

Если стержень внецентренно соединяется с поверхностью или с другим стержнем, то можно представить, что каждый узел (RSTAB) и каждый узел КЭ (RFEM) каждого элемента соединен со стержнем (см. Рисунок 01 сверху). Das Resultat ist identisch mit dem der definierten Exzentrizitäten (siehe Bild 01 unten).

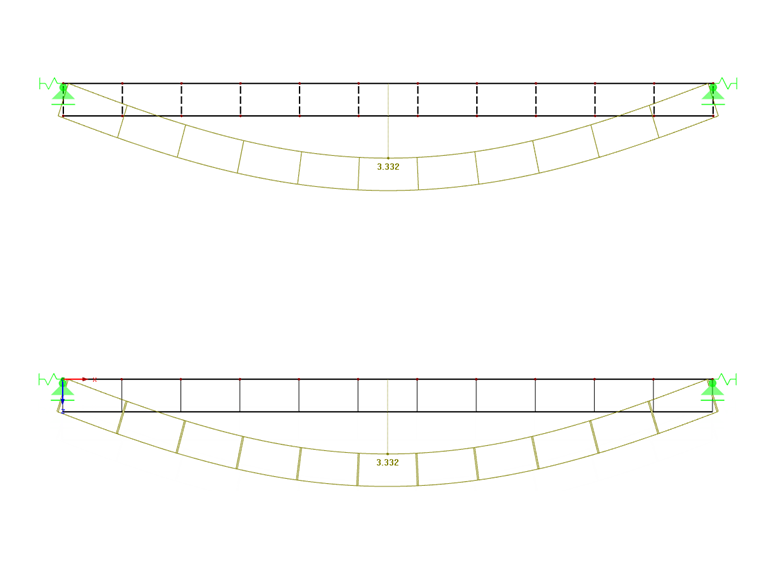

1 Эксцентриситет с жесткими стержнями (сверху) и заданными эксцентриситетами (снизу)

Das auf dem Bild gezeigte System ist nichts anderes als ein Fachwerkträger mit einem Obergurt und einem Untergurt, welcher mittels Vertikalen miteinander verbunden ist. Bekanntermaßen werden wegen der Geometrie die Gurte dabei zunehmend durch Normalkräfte und weniger durch Biegemomente beansprucht.

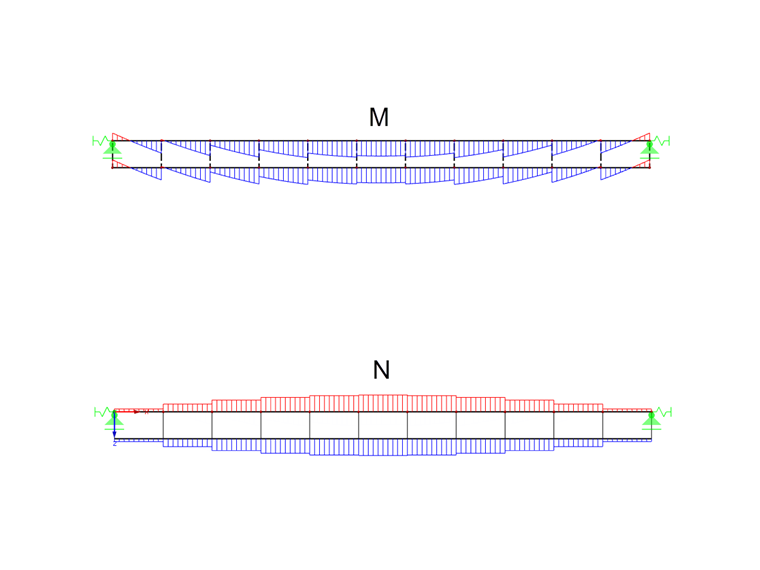

2 Распределение изгибающего момента (вверху) и осевой силы (внизу)
