Forças axiais devido a ligações de barras excêntricas apesar de cargas transversais puras

Se uma barra estiver ligada excentricamente a uma superfície ou a outra barra, também poderá deduzir que cada nó (RSTAB) e cada nó de EF (RFEM) de cada elemento estão acoplados à barra (ver Figura 01 na parte superior). O resultado é idêntico ao das excentricidades definidas (ver Figura 01, na parte inferior).

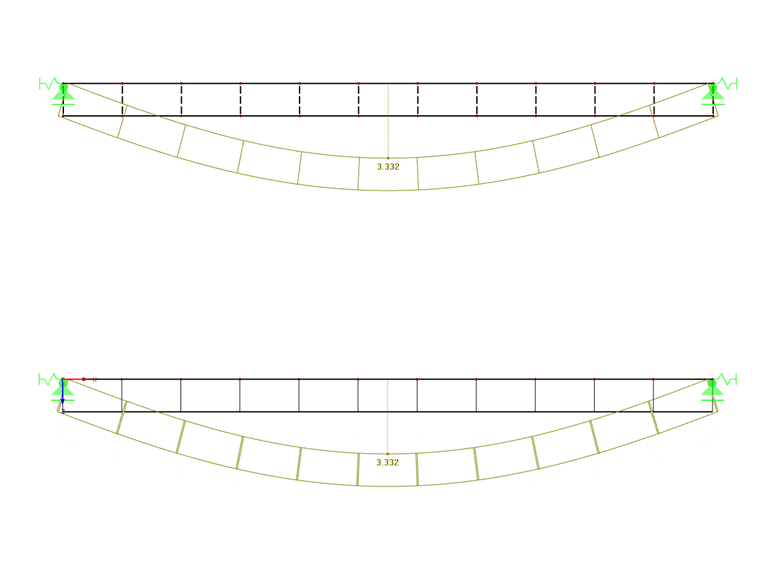

1 Excentricidade com barras rígidas (em cima) e excentricidades definidas (em baixo)

O sistema estrutural apresentado na figura nada mais é do que uma viga treliça com um banzo superior e um banzo inferior, os quais estão ligados entre si através de verticais. Conforme se sabe, devido à geometria, os banzos são cada vez mais tensionados por forças axiais e menos por momentos de flexão.

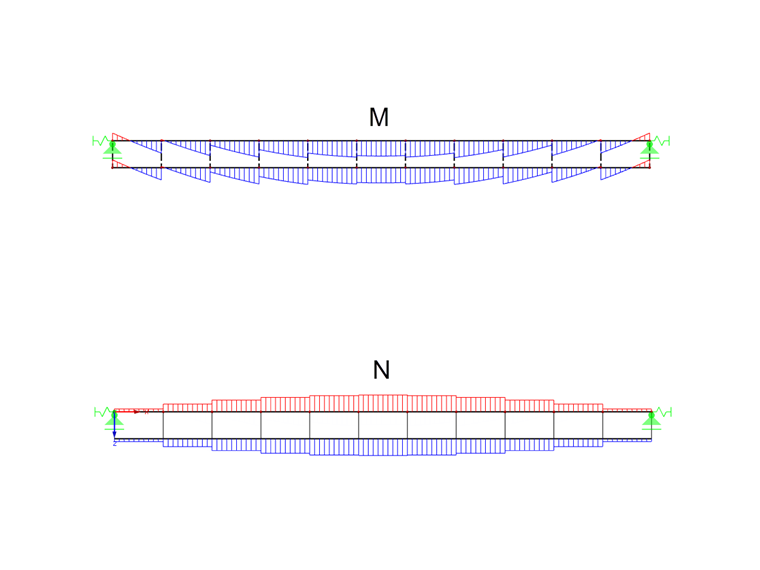

2 Distribuição do momento fletor (em cima) e da força axial (em baixo)
