Siły osiowe od mimośrodowych połączeń prętów pomimo czystych obciążeń poprzecznych

Jeżeli pręt jest połączony mimośrodowo z powierzchnią lub z innym prętem, można również wyobrazić sobie, że każdy węzeł (RSTAB) i każdy węzeł ES (RFEM) każdego elementu jest z nim połączony (patrz Rysunek 01 u góry). Das Resultat ist identisch mit dem der definierten Exzentrizitäten (siehe Bild 01 unten).

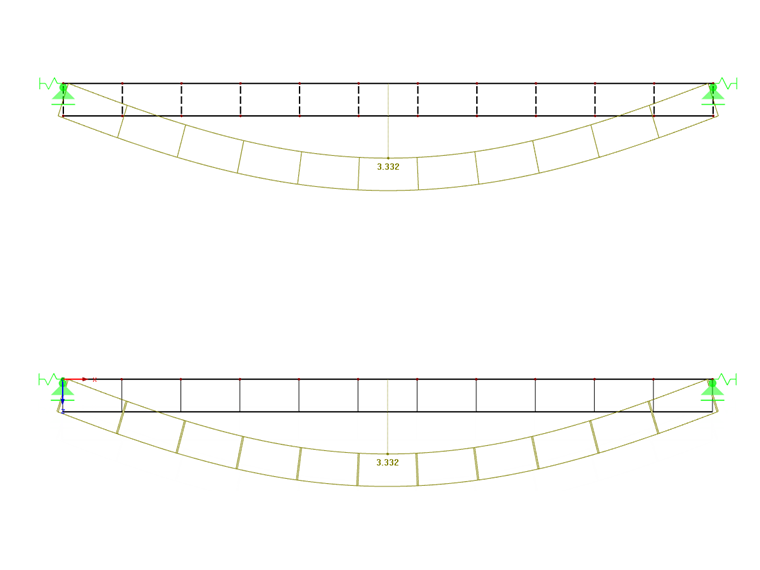

1 Mimośród ze sztywnymi prętami (góra) i zdefiniowanymi mimośrodami (dół)

Das auf dem Bild gezeigte System ist nichts anderes als ein Fachwerkträger mit einem Obergurt und einem Untergurt, welcher mittels Vertikalen miteinander verbunden ist. Bekanntermaßen werden wegen der Geometrie die Gurte dabei zunehmend durch Normalkräfte und weniger durch Biegemomente beansprucht.

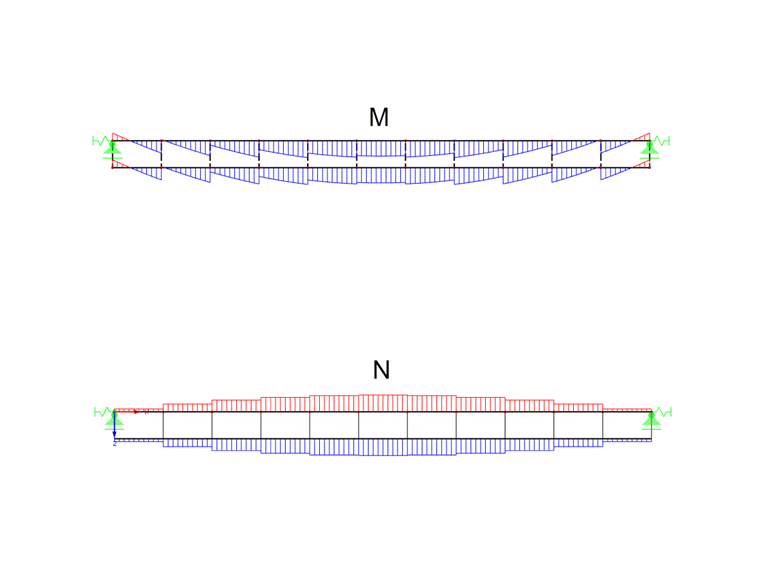

2 Rozkład momentu zginającego (u góry) i siły osiowej (u dołu)
