Antwort:

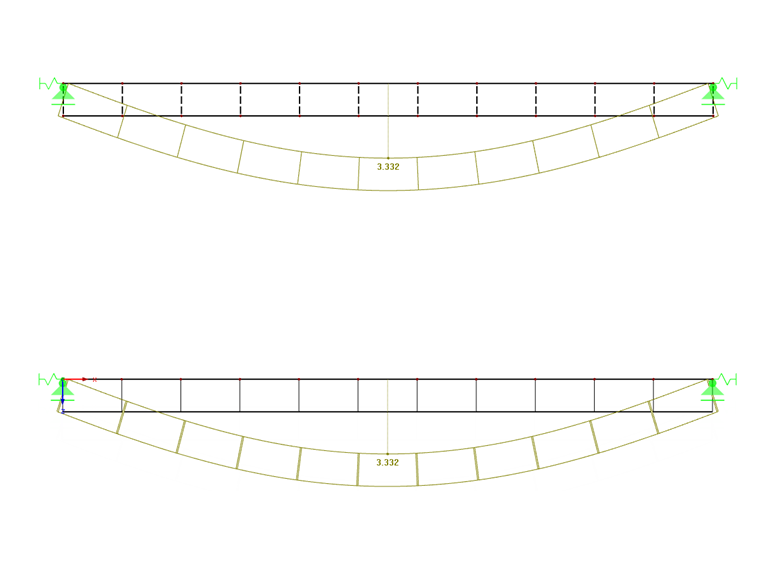

Wird ein Stab exzentrisch an eine Fläche oder an einen anderen Stab angeschlossen, kann man sich das auch so vorstellen, dass jeder Knoten (RSTAB) und jeder FE-Knoten (RFEM) eines jeden Elements mit einem Stab gekoppelt wird (siehe Bild 01 oben). Das Resultat ist identisch mit dem der definierten Exzentrizitäten (siehe Bild 01 unten).
Das auf dem Bild gezeigte System ist nichts anderes als ein Fachwerkträger mit einem Obergurt und einem Untergurt, welcher mittels Vertikalen miteinander verbunden ist. Bekanntermaßen werden wegen der Geometrie die Gurte dabei zunehmend durch Normalkräfte und weniger durch Biegemomente beansprucht.
