Pourquoi une barre excentrée subit-elle des efforts normaux alors qu'elle n'est soumise qu'à des efforts tranchants ?

Q: Pourquoi une barre excentrée subit-elle des efforts normaux alors qu'elle n'est soumise qu'à des efforts tranchants ?

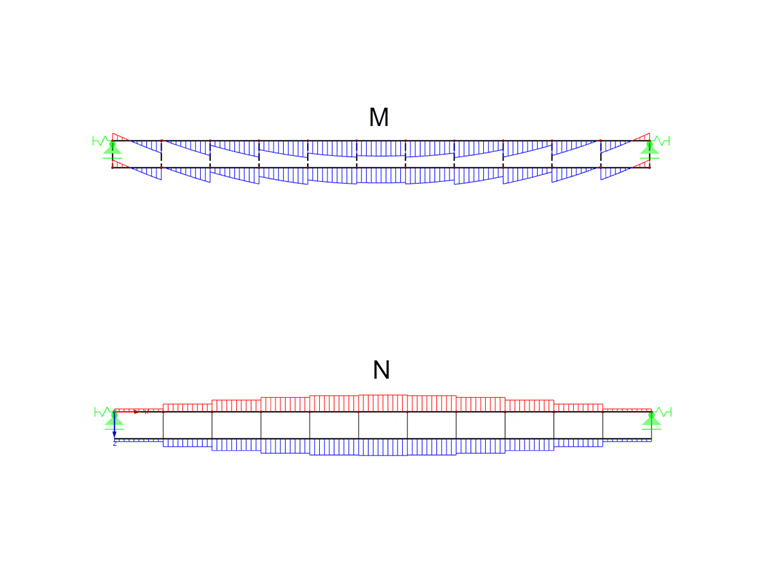

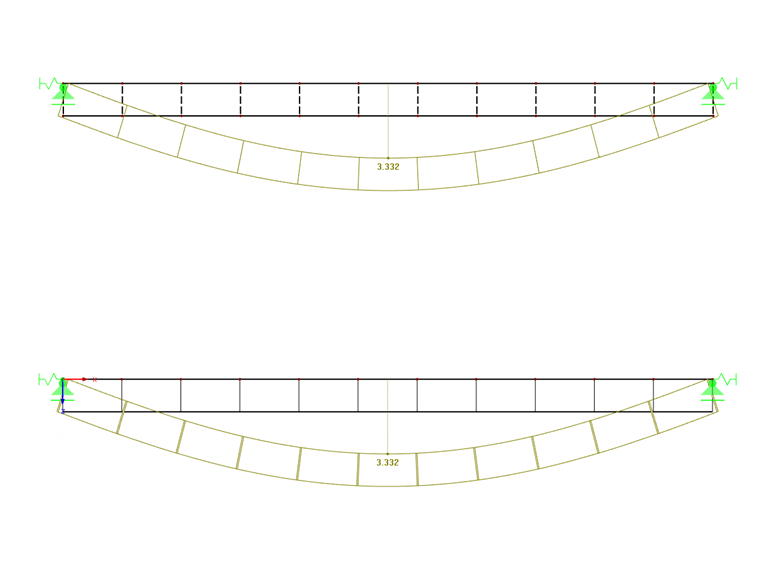

Si une barre est connectée de manière excentrée à une surface ou à une autre barre, vous pouvez également imaginer que chaque nœud (RSTAB) et chaque nœud EF (RFEM) de chaque élément est couplé à la barre (voir la Figure 01 ci-dessus). Le résultat est identique à celui des excentrements définis (voir la Figure 01 en bas).Le système structural représenté sur la figure n'est qu'un treillis avec une membrure supérieure et une membrure inférieure, reliés entre eux par des verticales. Comme vous le savez, les membrures sont de plus en plus sollicitées par les efforts normaux et moins par les moments fléchissants dus à la géométrie.

Question

Pourquoi une barre excentr&#233;e subit-elle des efforts normaux alors qu'elle n'est soumise qu'&#224; des efforts tranchants ?

Accepted Answer

Si une barre est connect&#233;e de mani&#232;re excentr&#233;e &#224; une surface ou &#224; une autre barre, vous pouvez &#233;galement imaginer que chaque nœud (RSTAB) et chaque nœud EF (RFEM) de chaque &#233;l&#233;ment est coupl&#233; &#224; la barre (voir la Figure 01 ci-dessus). Le r&#233;sultat est identique &#224; celui des excentrements d&#233;finis (voir la Figure 01 en bas).Le syst&#232;me structural repr&#233;sent&#233; sur la figure n'est qu'un treillis avec une membrure sup&#233;rieure et une membrure inf&#233;rieure, reli&#233;s entre eux par des verticales. Comme vous le savez, les membrures sont de plus en plus sollicit&#233;es par les efforts normaux et moins par les moments fl&#233;chissants dus &#224; la g&#233;om&#233;trie.

Efforts normaux dus aux assemblages de barres excentriques malgré les charges transversales pures

Pourquoi une barre excentrée subit-elle des efforts normaux alors qu'elle n'est soumise qu'à des efforts tranchants ?
