Normálové síly způsobené excentrickými spoji prutů i přes čistě příčná zatížení

Pokud je prut excentricky připojen k ploše nebo k jinému prutu, lze si to představit také tak, že každý uzel (RSTAB) a každý uzel sítě KP (RFEM) každého prvku je spojený s prutem (viz Obrázek 01 výše). Výsledek je stejný jako u definovaných excentricit (viz Obrázek 01 níže).

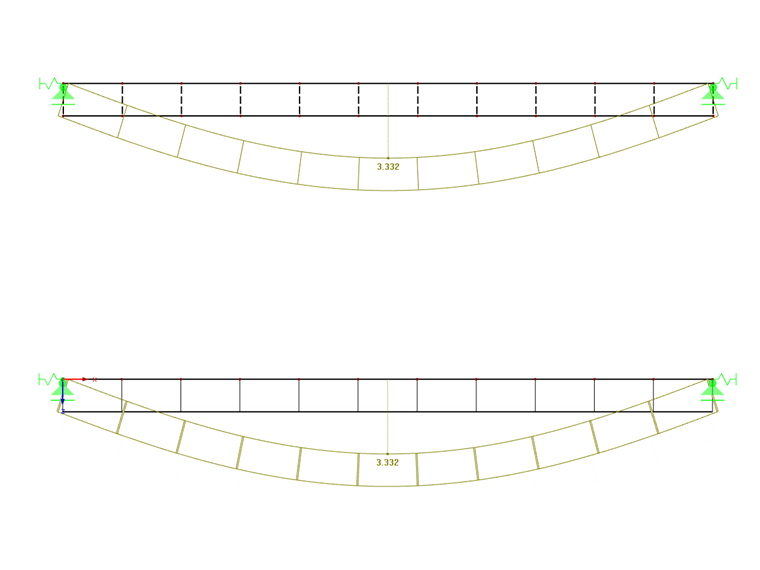

1 Excentricita s tuhými pruty (nahoře) a s definovanými excentricitami (dole)

Model znázorněný na obrázku není nic jiného než příhradový vazník s horním pásem a dolním pásem, které jsou spojené pomocí svislic. Jak je známo, jsou pásy kvůli geometrii postupně namáhány normálovými silami a méně ohybovými momenty.

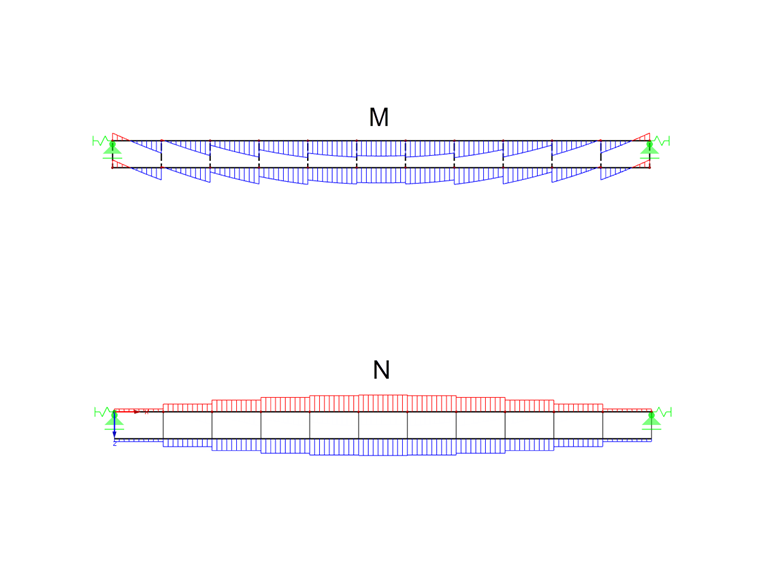

2 Průběh ohybových momentů (nahoře) a normálových sil (dole)
