Элементы жесткости в пролётах со связями по EN 1993-1-5: Советы по предотвращению ошибок и моделированию

При расчете панели с продольными элементами жесткости у меня появляется сообщение о том, что элемент жесткости не может находиться на конце панели. Как это исправить?


Ответ:

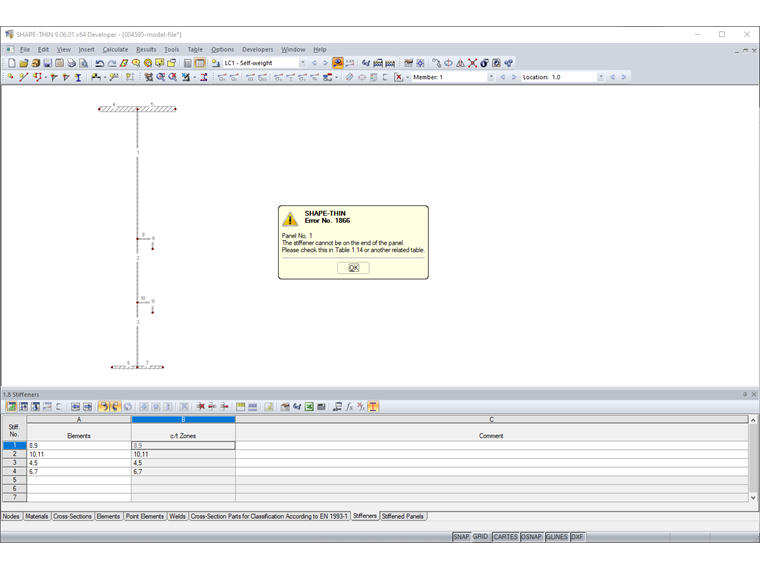

Элементы, усиливающие панели по краям, не являются, согласно указаниям из нормы EN 1993-1-5 [1], раздел 4.5., элементами жесткости. Потому, если края панели заданы как элементы жесткости, появится в программе сообщение, показанное на Рисунке 01. Данные элементы жесткости так нужно удалить.

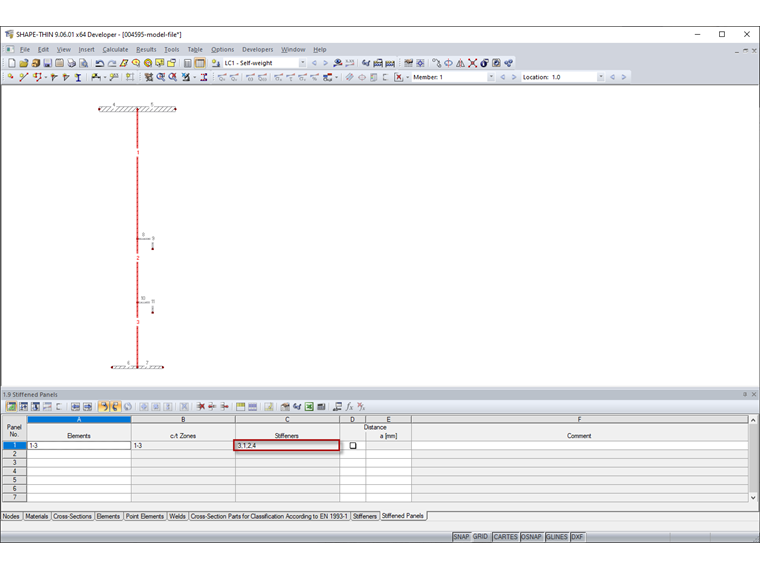

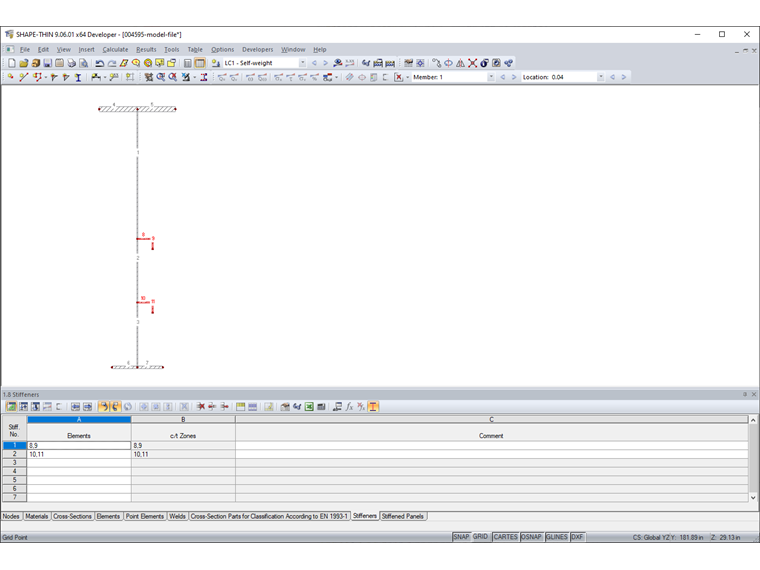

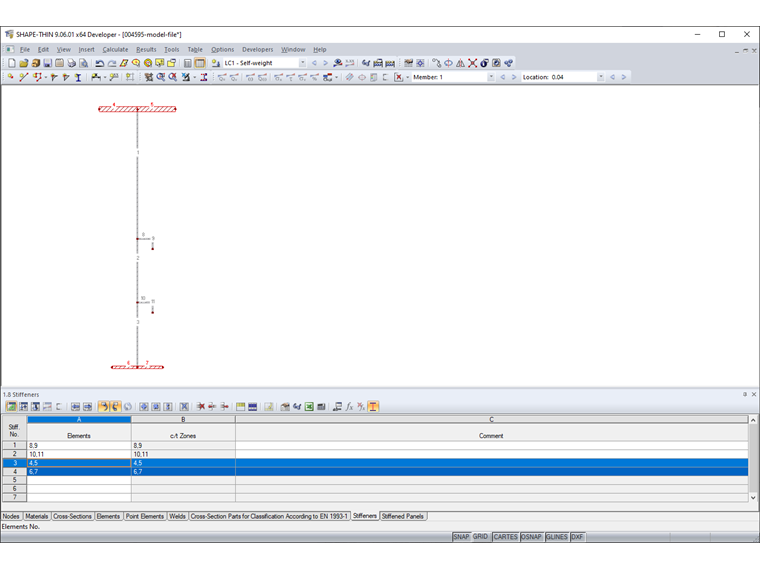

Панель, показанная на Рисунке 02, состоит из элементов 1 - 3 и элементов жесткости 1 - 4. Однако, элемент жесткости 3 и элемент жесткости 4 расположены на краю панели (на Рисунке 03 они отмечены красным цветом). Именно потому программа и отображает сообщение, показанное на Рисунке 01. Данные элементы жесткости так требуется удалить (см. Рисунок 04). как показано в прилагаемом видео.




Автор

Г-жа фон Бло оказывает техническую поддержку нашим клиентам и отвечает за разработку программы SHAPE‑THIN, а также стальных и алюминиевых конструкций.

Ссылки
  1. Еврокод 3: Расчет стальных конструкций - Часть 1-5: Элементы конструкции с покрытием. Издательский дом Beuth GmbH,
