Question

Lorsque je calcule un panneau raidi longitudinalement, un message m'indique que le raidisseur ne peut pas se trouver à l'extrémité du panneau. Que faire dans ce cas précis ?


Réponse:

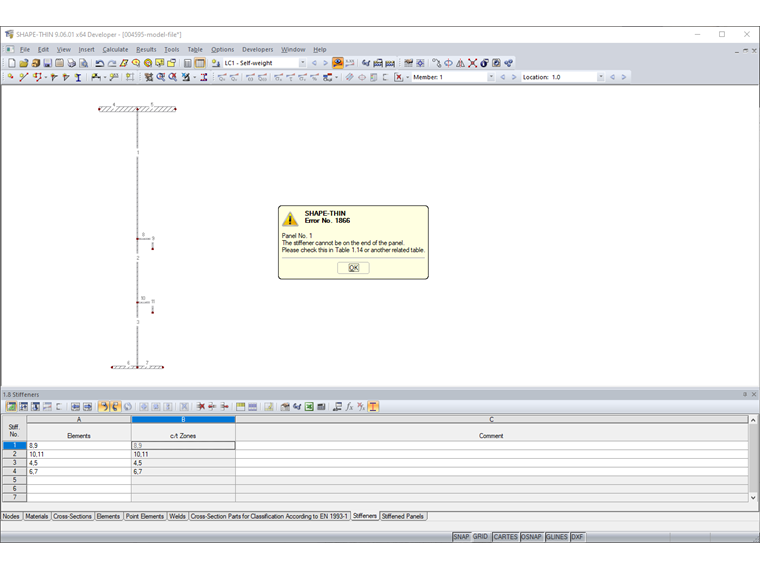

Les éléments qui rigidifient un panneau au niveau des bords ne constituent pas des raidisseurs au sens d'une plaque raidie selon l'EN 1993-1-5, 4-5 [1]. Si les limites du panneau sont définies comme des raidisseurs, le message affiché sur la Figure 01 s'affiche. Il est nécessaire de supprimer ces raidisseurs.

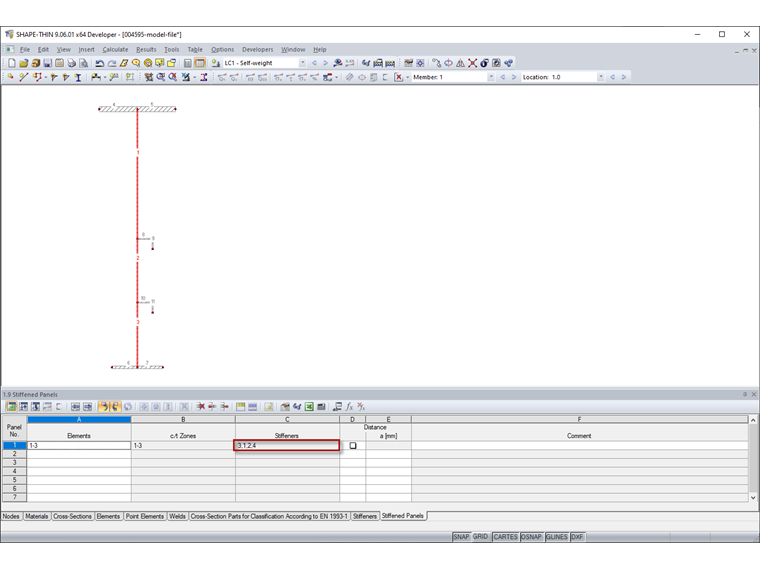

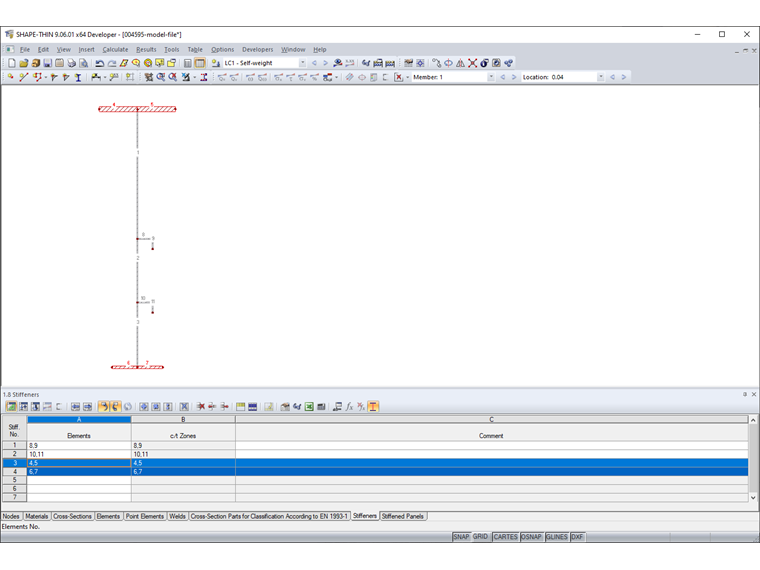

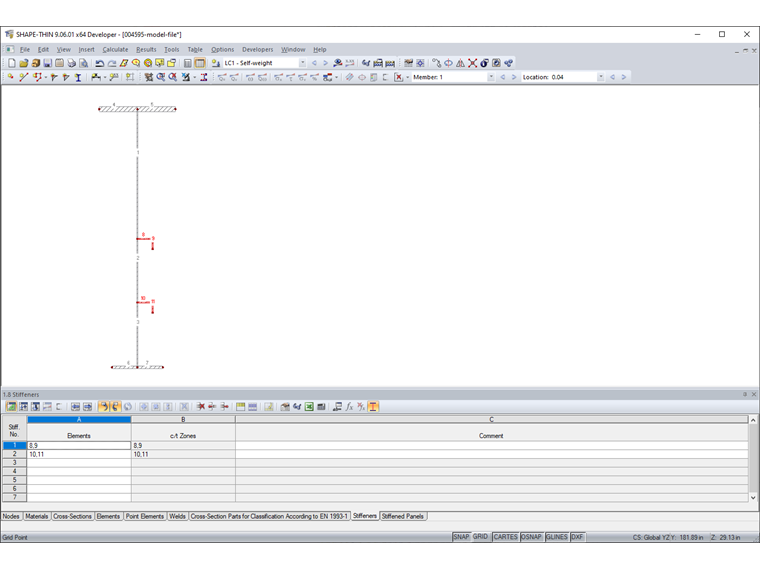

Le panneau affiché sur la Figure 02 comprend les éléments 1 à 3 et les raidisseurs 1 à 4. Cependant, les raidisseurs 3 et 4 sont situés au bord du panneau (en rouge sur la Figure 03), le message affiché sur la Figure 01 s'affiche donc. Il est nécessaire de supprimer ces raidisseurs (Figure 04). Cette opération est expliquée dans la vidéo.
