Reforços em vãos contraventados segundo a EN 1993-1-5: Dicas para a prevenção de erros e modelação

Os elementos que reforçam um painel nas bordas não representam reforços no sentido de um painel completo reforçado de acordo com a EN 1993-1-5 {%>

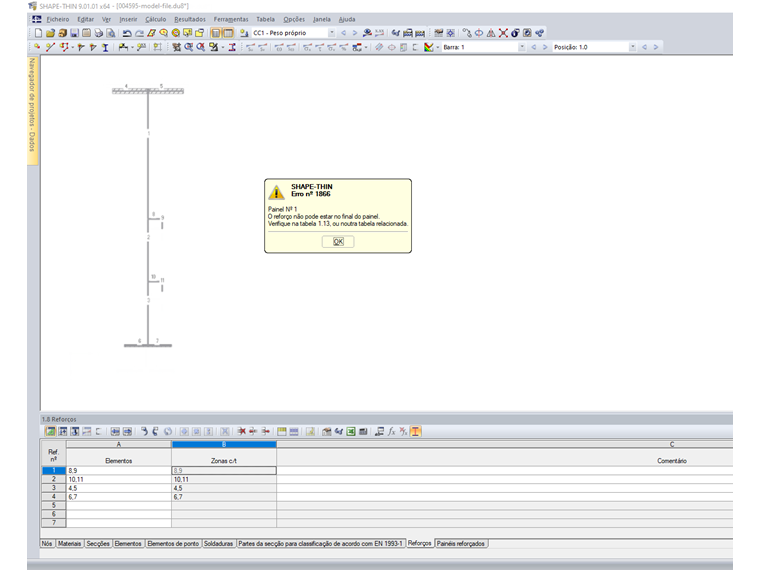

1 Mensagem de erro "O reforço não pode estar no final do painel"

O painel reforçado apresentado na Figura 02 inclui os elementos 1 a 3 e os reforços 1 a 4. No entanto, os reforço 3 e 4 estão localizados na extremidade do painel (marcados a vermelho na Figura 03), daí que seja apresentada a mensagem na Figura 01. É necessário eliminar estes reforços (Figura 04). Isso também é demonstrado no vídeo.

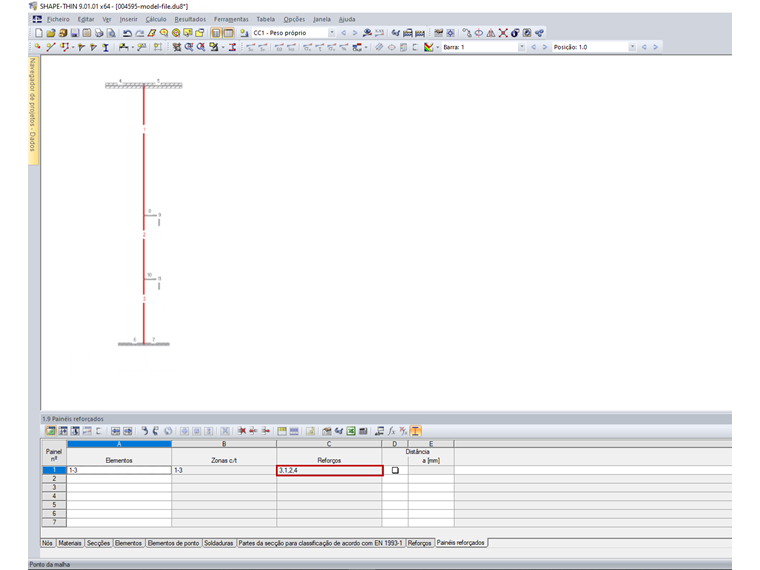

2 Painel de encurvadura

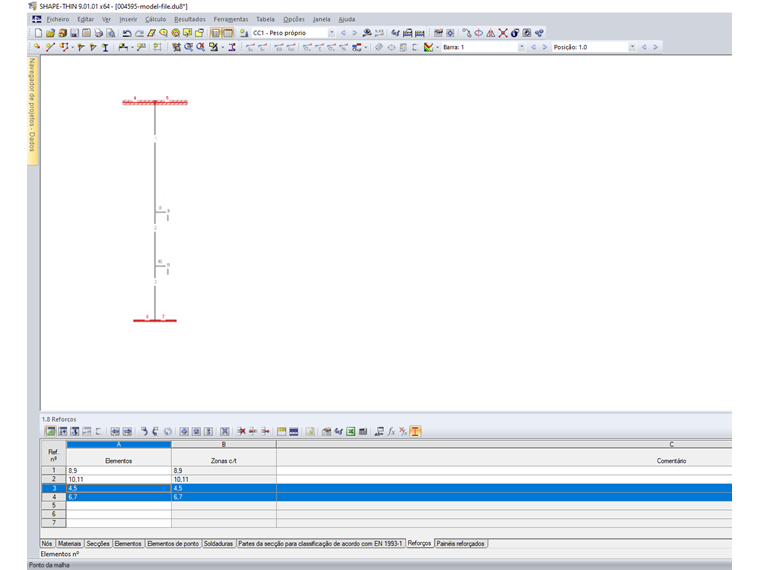

3 Reforços

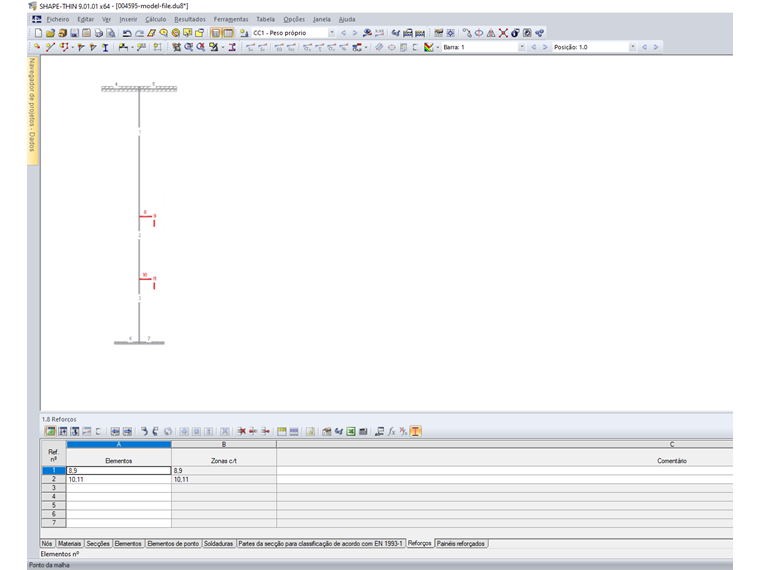

4 Reforços
