Výztuhy ve ztužených polích podle EN 1993-1-5: Předcházení chybám a tipy pro modelování

Prvky, které vyztužují panel na okrajích, nepředstavují výztuhy ve smyslu vyztužené desky podle EN 1993-1-5 [1], čl. 4.5. Pokud jsou ohraničení pole definovány jako výztuhy, zobrazí se hlášení znázorněné na Obrázku 1. Tyto výztuhy je nutné smazat.

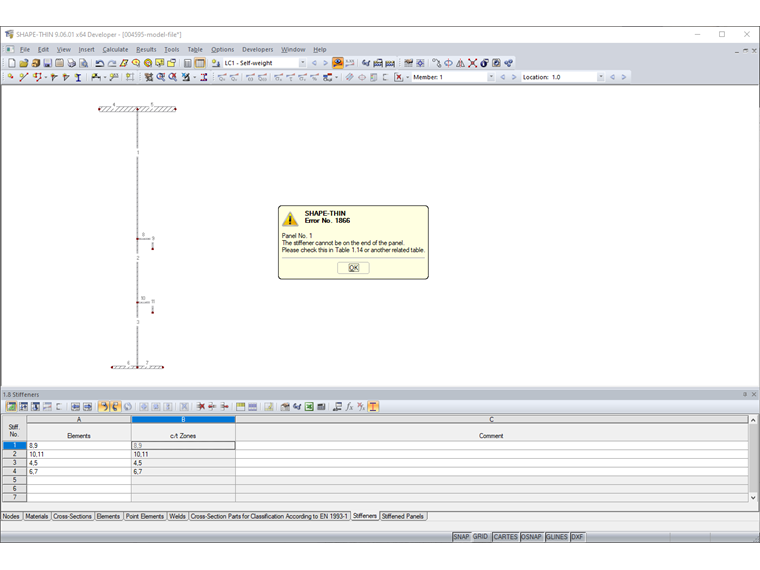

1 Chybové hlášení "Výztuha nemůže být na konci pole."

Pole znázorněné na Obrázku 2 obsahuje prvky 1 - 3 a výztuhy 1 - 4. Výztuhy 3 a 4 jsou ovšem umístěné na okraji pole (na Obrázku 3 vyznačené červeně), takže se zobrazí hlášení znázorněné na Obrázku 1. Tyto výztuhy je nutné smazat (Obrázek 4). Na postup je možné se podívat v připojeném videu.

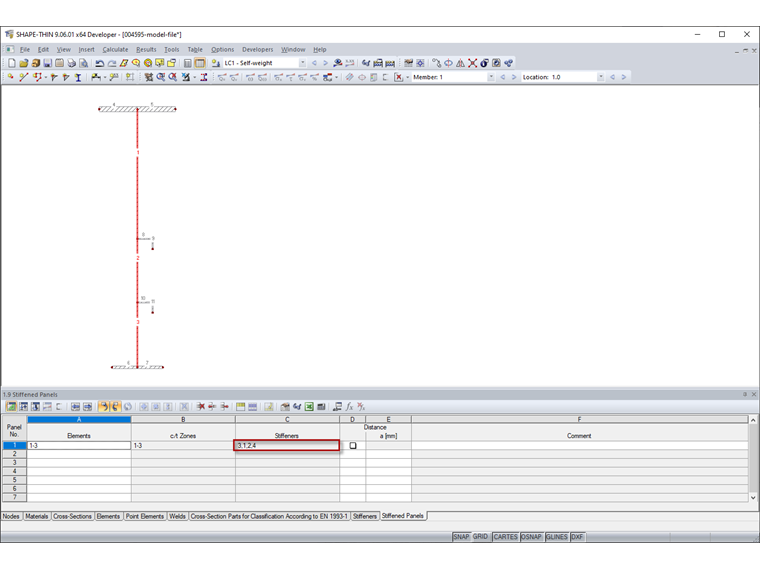

2 Panel

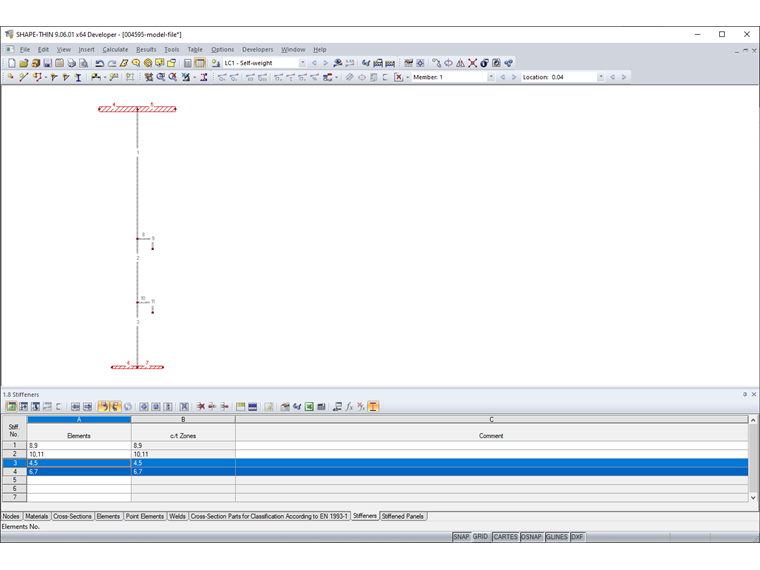

3 Výztuhy

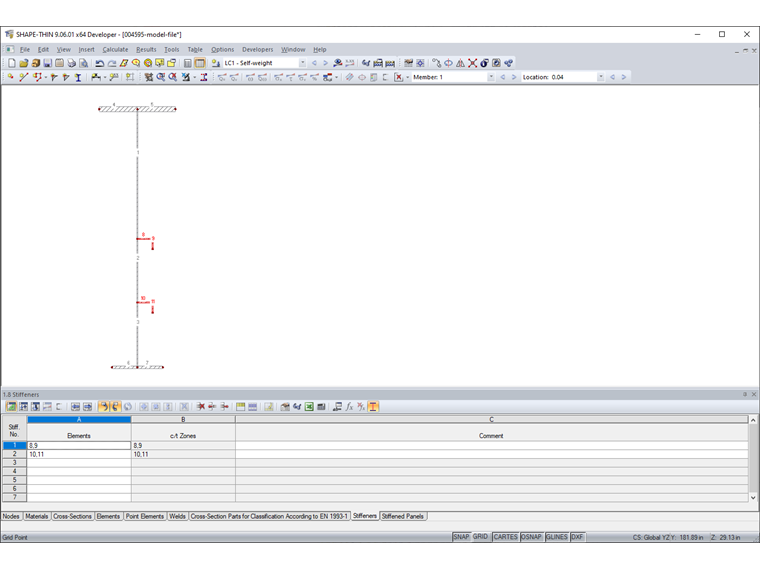

4 Výztuhy
