Al calcular un panel rigidizado longitudinalmente, recibo un mensaje que dice que el rigidizador no puede estar al final del panel. Si es así, ¿cómo debo continuar?

Respuesta

Los elementos que rigidizan un panel en los bordes no representan rigidizadores en el sentido de una placa rigidizada según EN 1993-1-5 [1] , sección 4.5. Si los límites del panel se definen como rigidizadores, aparece el mensaje que se muestra en la figura 01. Es necesario eliminar estos rigidizadores.

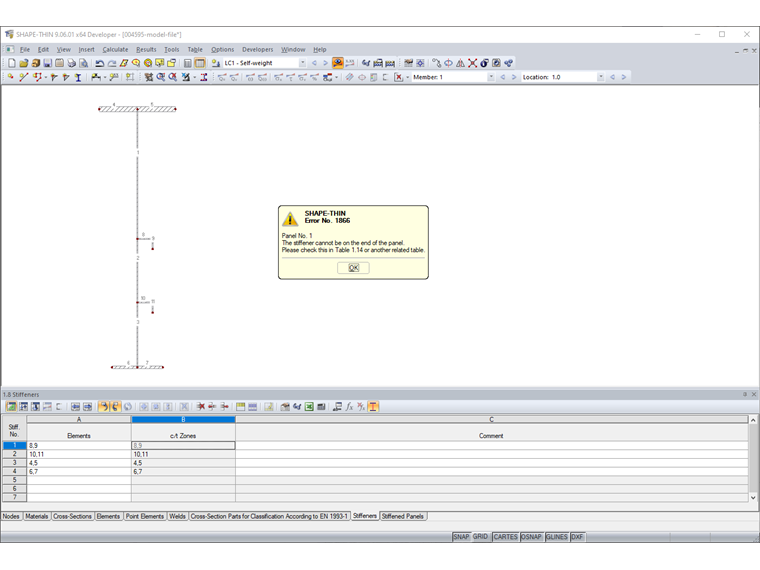

Figura 01 - Mensaje de error "El rigidizador no puede estar al final del panel".

El panel que se muestra en la figura 02 incluye los elementos 1 a 3 y los rigidizadores 1 a 4. Sin embargo, el rigidizador 3 y el rigidizador 4 se encuentran en el borde del panel (marcado en rojo en la figura 03), por lo que se visualiza el mensaje que se muestra en la figura 01. Es necesario eliminar estos rigidizadores (figura 04). Esto también se muestra en el video.

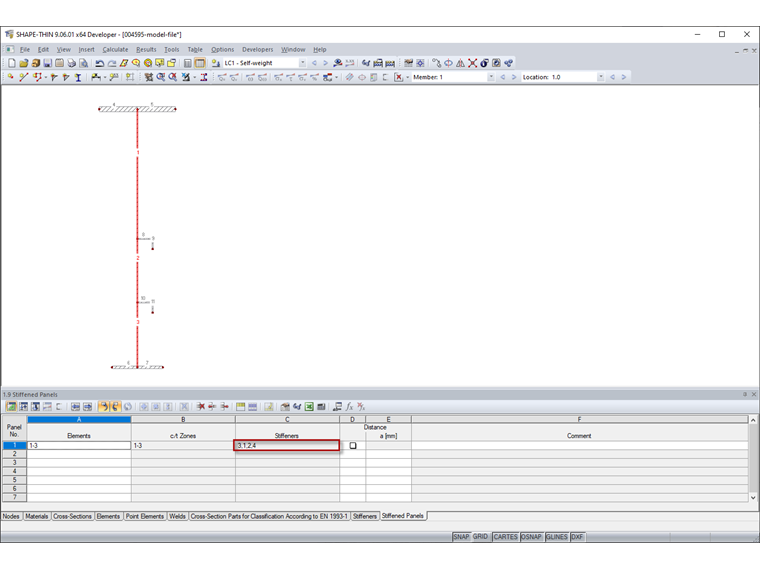

Figura 02 - Panel

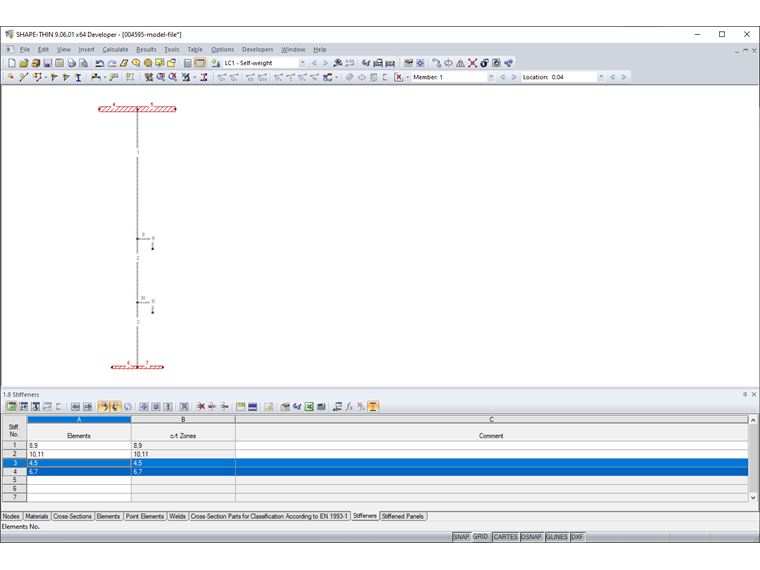

Figura 03 - rigidizadores

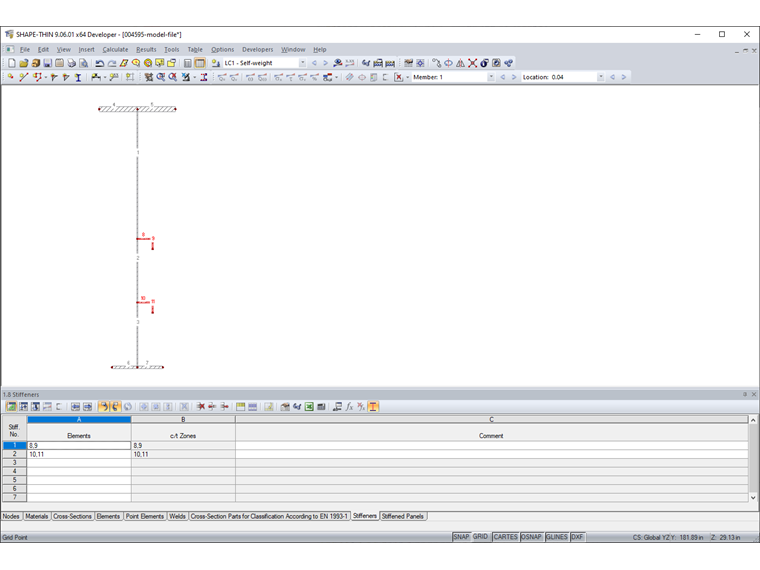

Figura 04 - rigidizadores

Palabras clave

Longitudinalmente rígido Rigidizador longitudinal Refuerzo Panel Panel de chapa

Referencia

[1]   Eurocode 3: Design of steel structures - Part 1-5: General rules - Plated structural elements; EN 1993-1-5:2006 + AC:2009
