Ich erhalte bei der Berechnung eines längs ausgesteiften Beulfeldes die Meldung, dass Beulsteifen nicht an den Enden des Beulfeldes sein dürfen. Was ist zu tun?

Q: Ich erhalte bei der Berechnung eines längs ausgesteiften Beulfeldes die Meldung, dass Beulsteifen nicht an den Enden des Beulfeldes sein dürfen. Was ist zu tun?

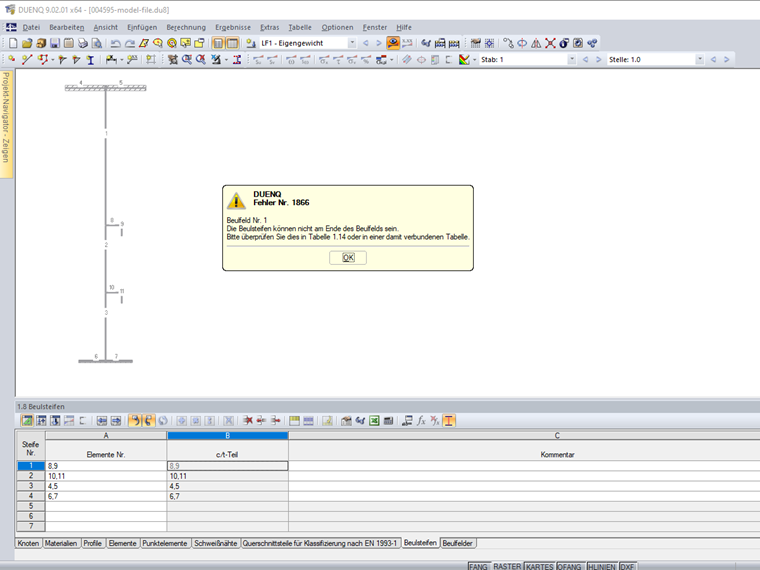

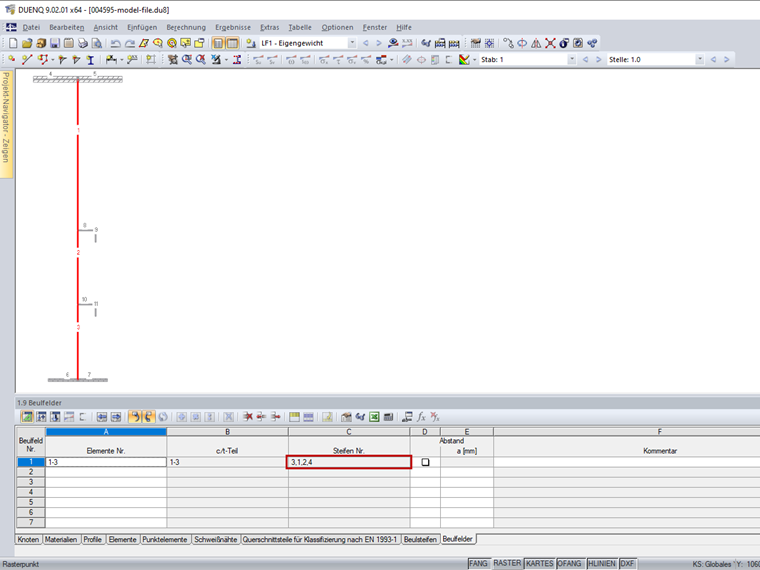

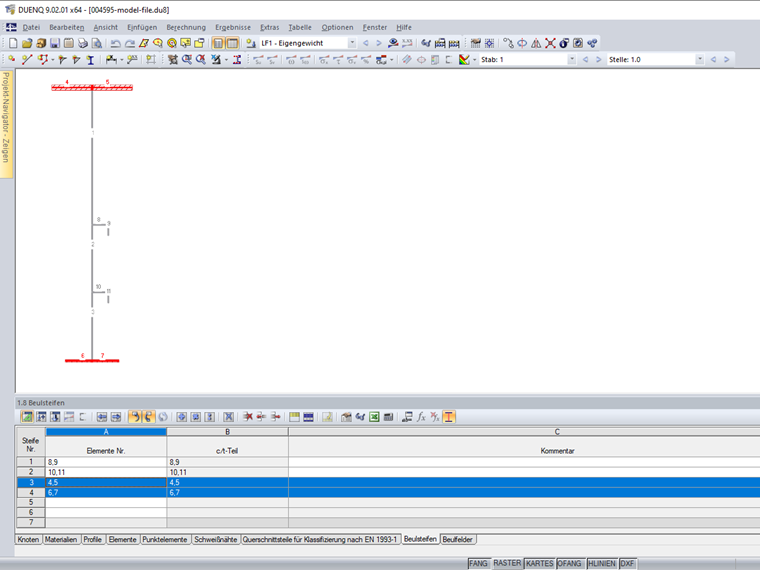

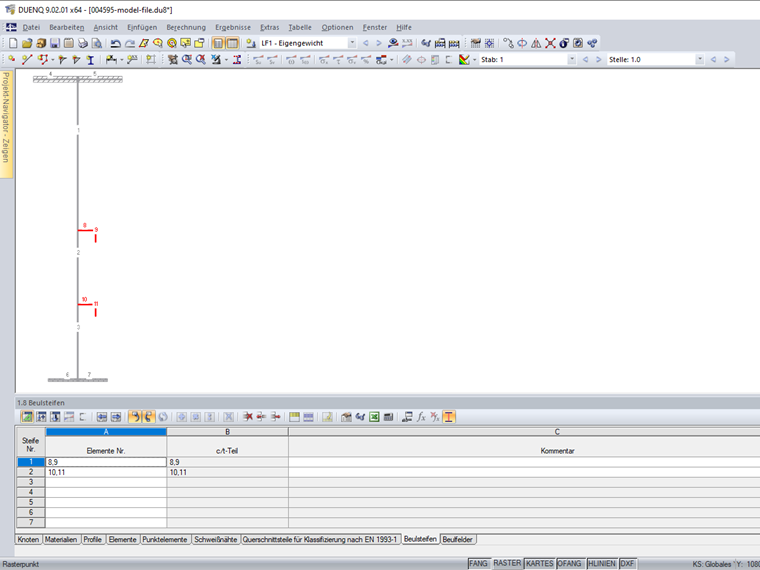

Elemente, die ein Beulfeld an den Rändern aussteifen, stellen im Sinne eines ausgesteiften Gesamtfeldes nach EN 1993-1-5 &#91;1&#93;, Abschnitt 4.5 keine Beulsteifen dar. Sind die Begrenzungen des Beulfeldes als Beulsteifen definiert, wird daher die im Bild 1 dargestellte Meldung ausgegeben. Diese Beulsteifen sind zu löschen.Das im Bild 2 dargestellte Beulfeld beinhaltet die Elemente 1 - 3 sowie die Steifen 1 - 4. Die Steifen 3 und 4 befinden sich jedoch am Rand des Beulfeldes (im Bild 3 rot markiert), so dass die im Bild 1 dargestellte Meldung ausgegeben wird. Diese Steifen sind zu löschen (Bild 4). Dies wird auch im Video gezeigt.

Question

Ich erhalte bei der Berechnung eines l&#228;ngs ausgesteiften Beulfeldes die Meldung, dass Beulsteifen nicht an den Enden des Beulfeldes sein d&#252;rfen. Was ist zu tun?

Accepted Answer

Elemente, die ein Beulfeld an den R&#228;ndern aussteifen, stellen im Sinne eines ausgesteiften Gesamtfeldes nach EN 1993-1-5 &#91;1&#93;, Abschnitt 4.5 keine Beulsteifen dar. Sind die Begrenzungen des Beulfeldes als Beulsteifen definiert, wird daher die im Bild 1 dargestellte Meldung ausgegeben. Diese Beulsteifen sind zu l&#246;schen.Das im Bild 2 dargestellte Beulfeld beinhaltet die Elemente 1 - 3 sowie die Steifen 1 - 4. Die Steifen 3 und 4 befinden sich jedoch am Rand des Beulfeldes (im Bild 3 rot markiert), so dass die im Bild 1 dargestellte Meldung ausgegeben wird. Diese Steifen sind zu l&#246;schen (Bild 4). Dies wird auch im Video gezeigt.

Beulsteifen in ausgesteiften Feldern gemäß EN 1993-1-5: Fehlervermeidung und Modellierungstipps
