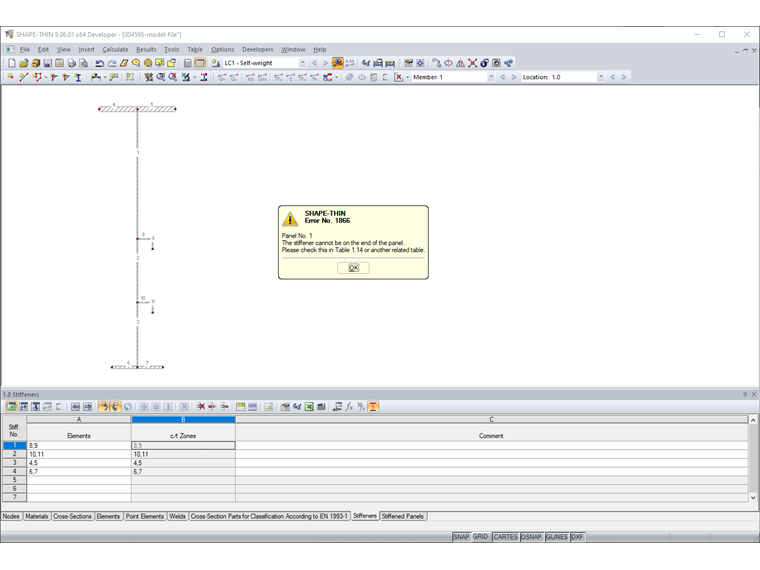

根据欧洲规范 EN 1993-1-5 [1]中,在板的边缘加劲的单元不代表加劲板。 如果面板的极限定义为加劲肋,则出现如图 01 所示的信息。 必须删除这些加劲肋。

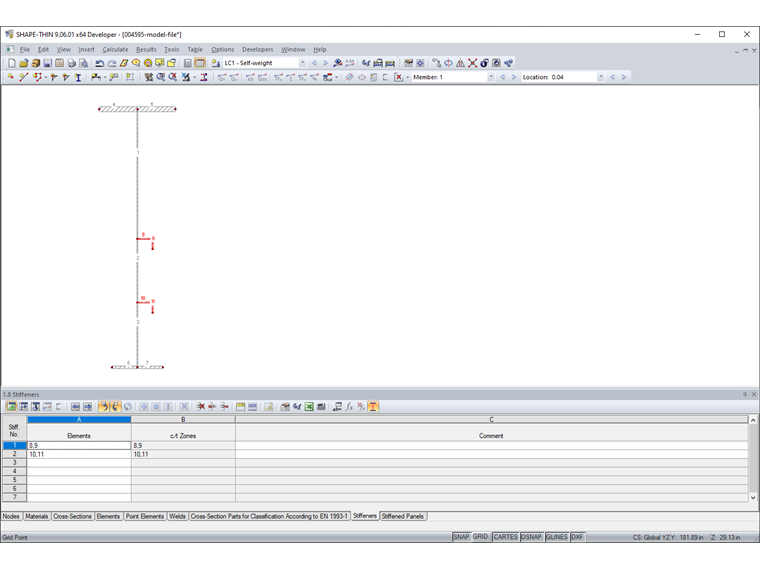

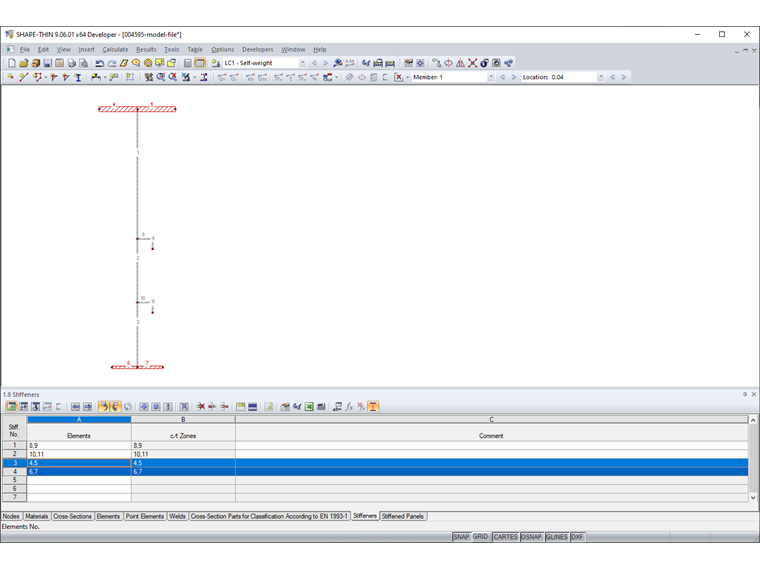

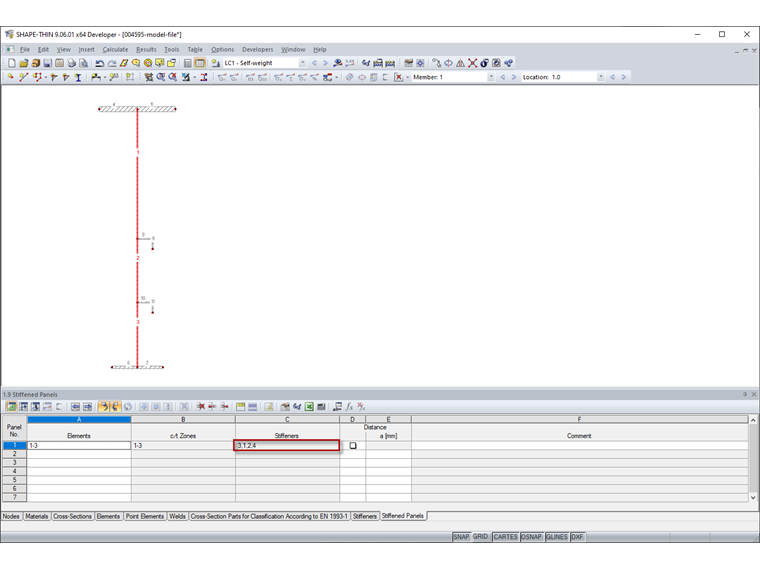

图 02 中所示的板包括单元 1 至 3 和加劲肋 1 至 4。 但是,加劲肋 3 和加劲肋 4 位于板的边缘位置(在图 03 中标记为红色),因此显示信息如图 01 中所示。 必须删除这些加劲肋(图 04)。 视频中也显示了这一点。
根据欧洲规范 EN 1993-1-5 [1]中,在板的边缘加劲的单元不代表加劲板。 如果面板的极限定义为加劲肋,则出现如图 01 所示的信息。 必须删除这些加劲肋。
图 02 中所示的板包括单元 1 至 3 和加劲肋 1 至 4。 但是,加劲肋 3 和加劲肋 4 位于板的边缘位置(在图 03 中标记为红色),因此显示信息如图 01 中所示。 必须删除这些加劲肋(图 04)。 视频中也显示了这一点。
