Вопрос

При расчете сечения, программа отображает сообщение о том, что шов не соединен с двумя элементами. Что для этого неободимос сделать?


Ответ:

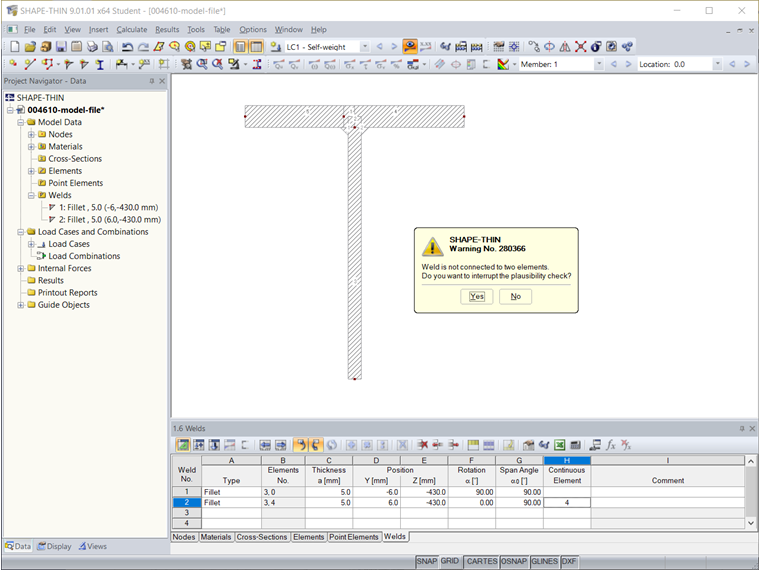

Шов всегда должен быть на обоих краях соединен с двумя элементами, иначе появится сообщение, показанное на Рисунке 01.

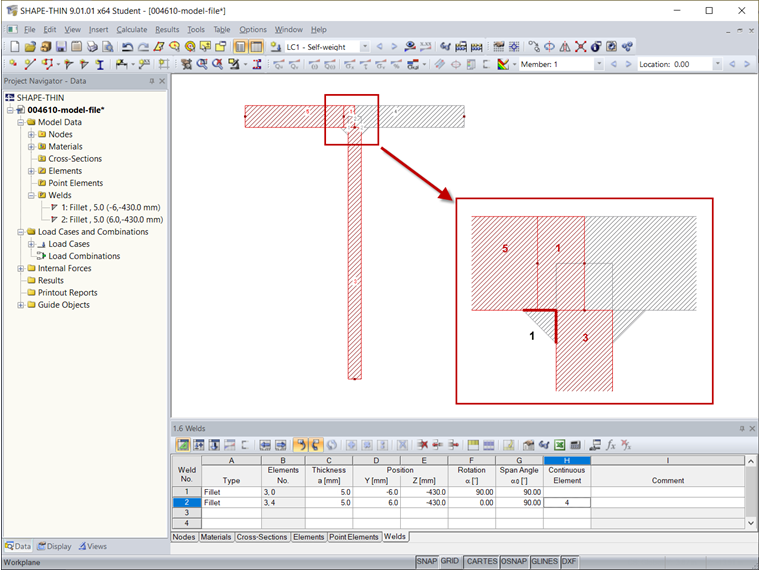

К краям сварного шва, показанного на Рисунке 02, присоединены Элемент 1, Элемент 3 и Элемент 5 (отмечено красным). Именно потому программа отображает сообщение, показанное на Рисунке 01.

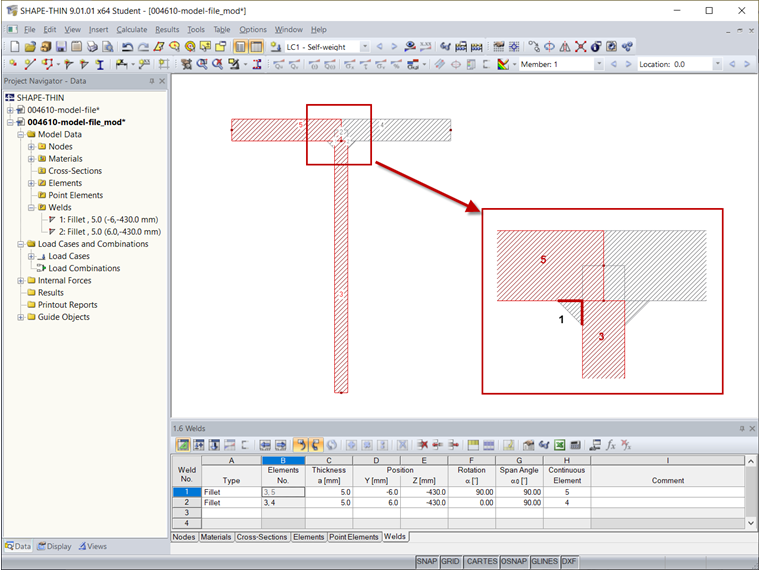

Сечение необходимо изменить так, чтобы к нему было присоединены лишь два элемента (см. Рисунок 03), как показано в прилагаемом видео.
