Mensagem de erro "Soldadura não está ligada a dois elementos"

Ao calcular uma secção, recebo uma mensagem a indicar que a soldadura não está ligada a dois elementos. O que devo fazer?


Resposta:

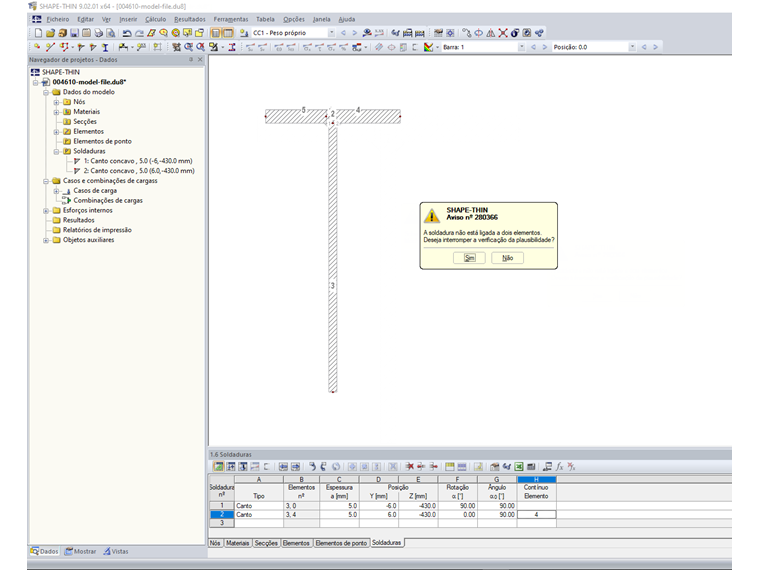

Uma soldadura tem de ter os dois cantos ligados a dois elementos. Caso contrário, aparece a mensagem apresentada na Figura 01.

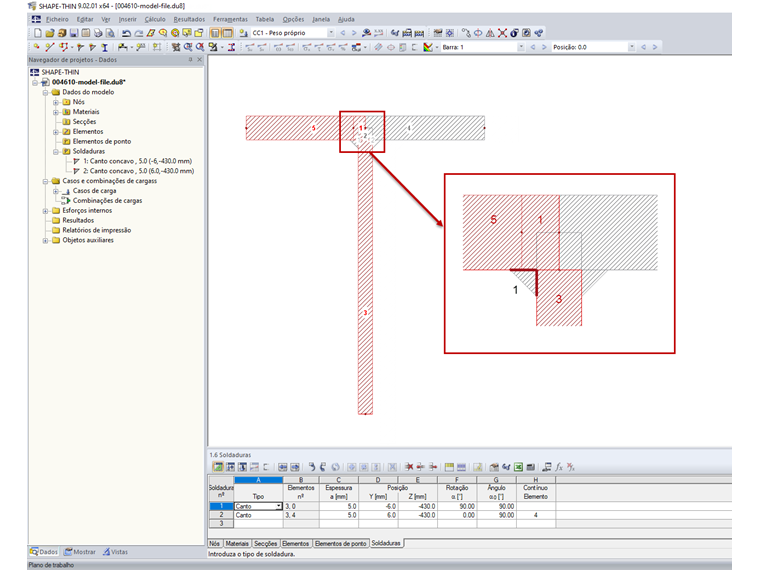

A soldadura apresentada na Figura 02 tem os elementos 1, 3 e 5 ligados aos cantos (marcado em vermelho), razão pela qual é apresentada a mensagem mostrada na Figura.

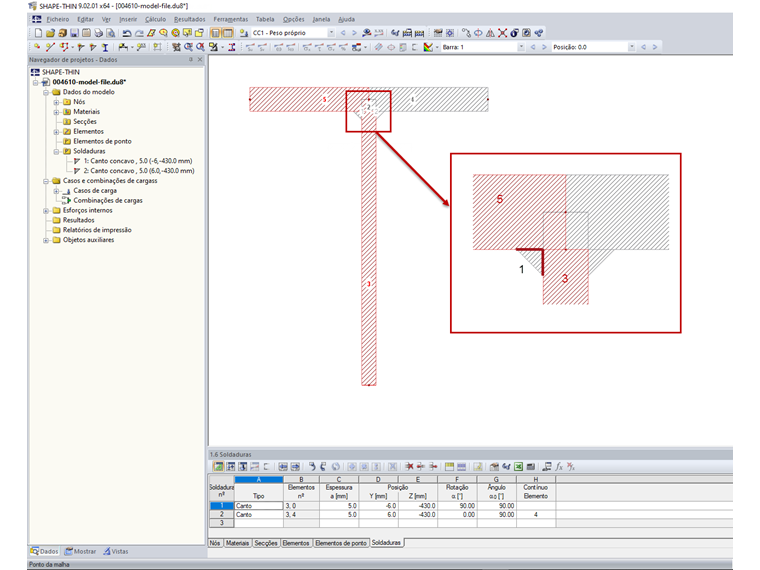

É necessário alterar a secção de modo que fiquem dois elementos ligados à solda (Figura 03). Isso também é demonstrado no vídeo.
