Question

Lorsque je calcule une section, un message m'indique que le cordon de soudure n'est pas connecté à deux éléments. Que faire dans ce cas précis ?


Réponse:

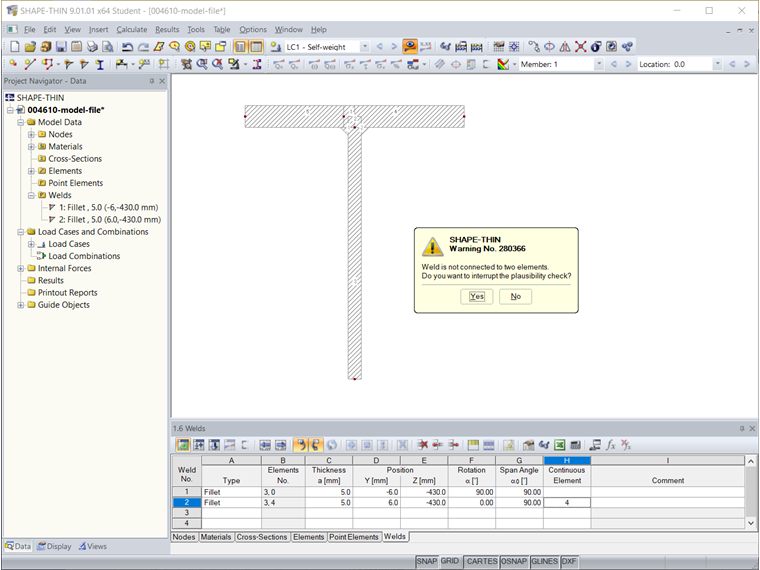

Un cordon de soudure doit être connecté à deux éléments sur ses deux bords. Sinon, le message de la Figure 01 s'affiche.

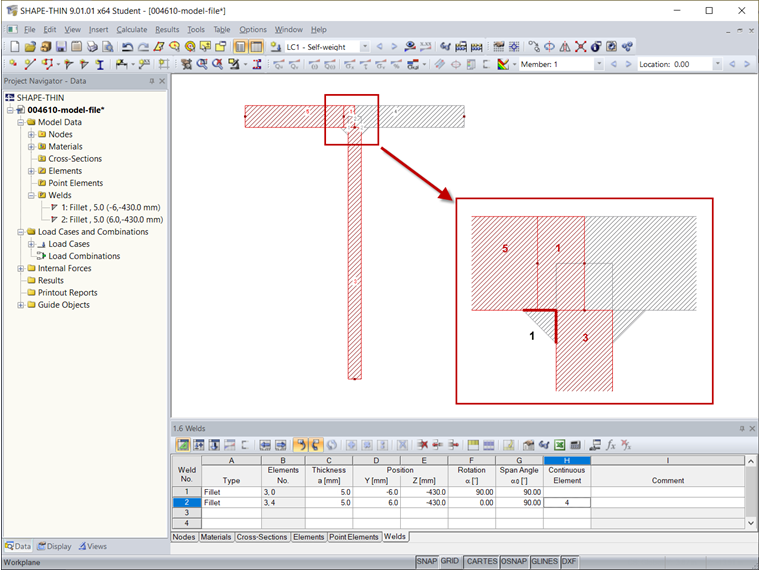

Les éléments 1, 3 et 5 sont connectés aux bords (en rouge) du cordon de soudure indiqué sur la Figure 02. Par conséquent, le message affiché sur la Figure 01 s'affiche.

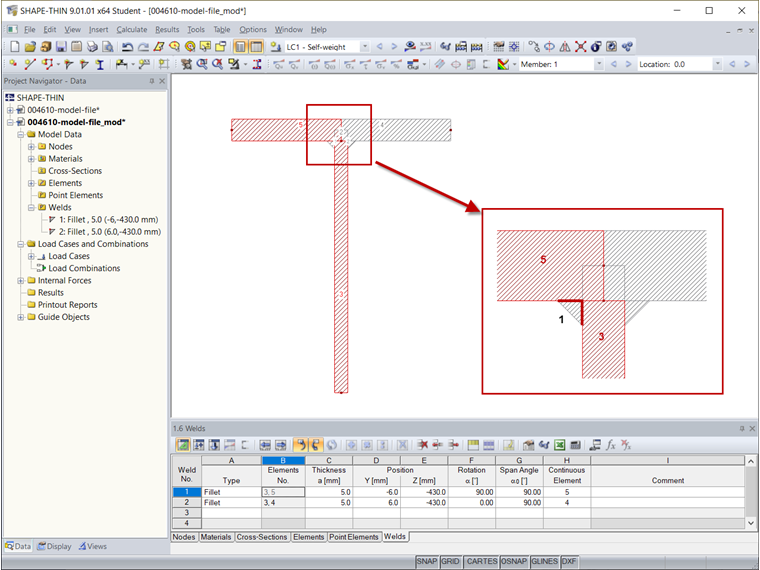

Il est nécessaire de modifier la section afin que deux éléments soient connectés au cordon de soudure (Figure 03). Cette opération est expliquée dans la vidéo.
