Al calcular una sección, recibo un mensaje que dice que la soldadura no está conectada a dos elementos. Si es así, ¿cómo debo continuar?

Respuesta

Una soldadura se debe conectar a dos elementos en sus dos bordes. De lo contrario, aparece el mensaje que se muestra en la figura 01.

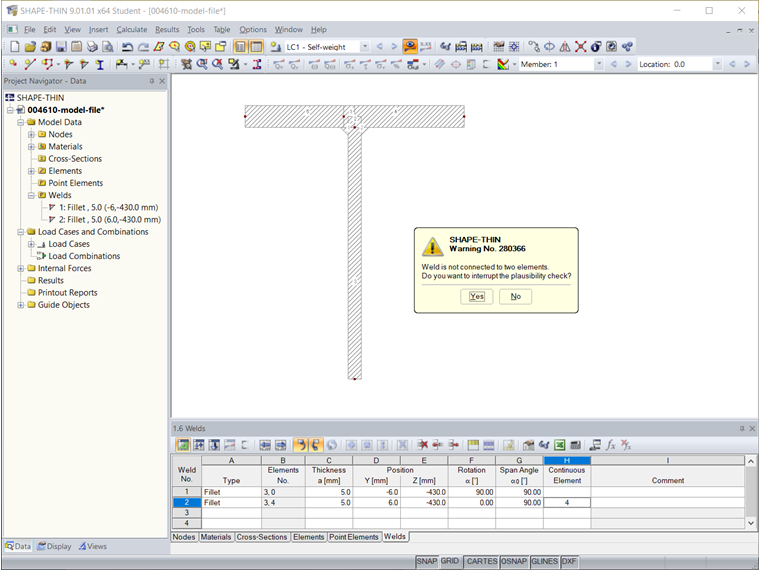

Figura 01 - Mensaje de error "La soldadura no está conectada a dos elementos".

El elemento 1, el elemento 3 y el elemento 5 están conectados en los bordes (marcados en rojo) de la soldadura mostrada en la figura 02. Por lo tanto, se muestra el mensaje mostrado en la figura 01.

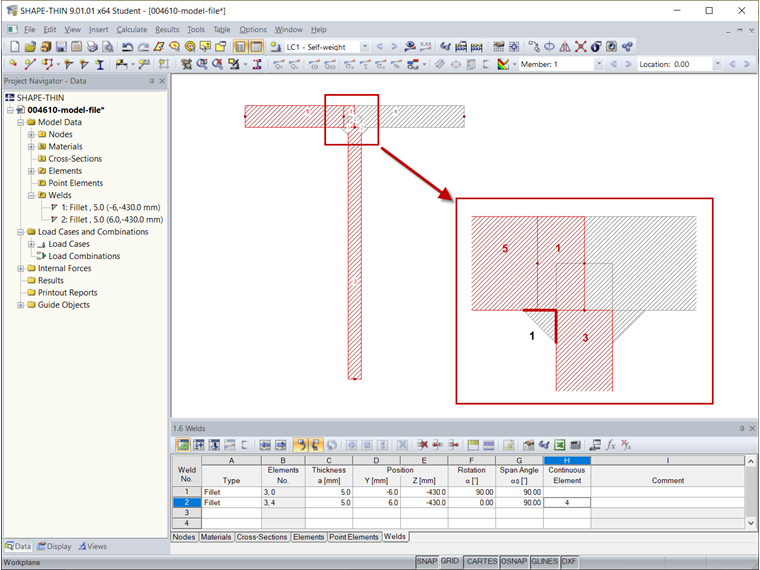

Figura 02 - Elementos 1, 3 y 5 conectados a la soldadura 1 (marcados en rojo)

Es necesario modificar la sección en la forma en que dos elementos están conectados a la soldadura (Figura 03). Esto también se muestra en el video.

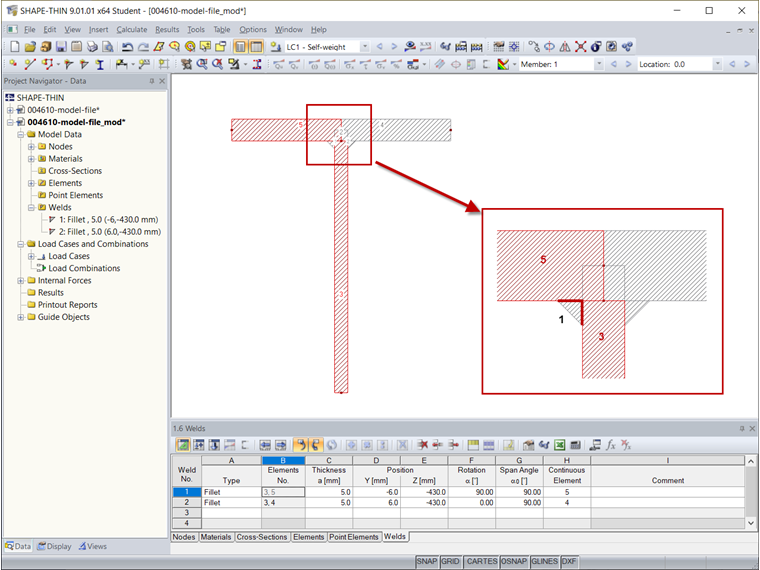

Figura 03 - Elementos 3 y 5 conectados a la soldadura 1 (marcados en rojo)
