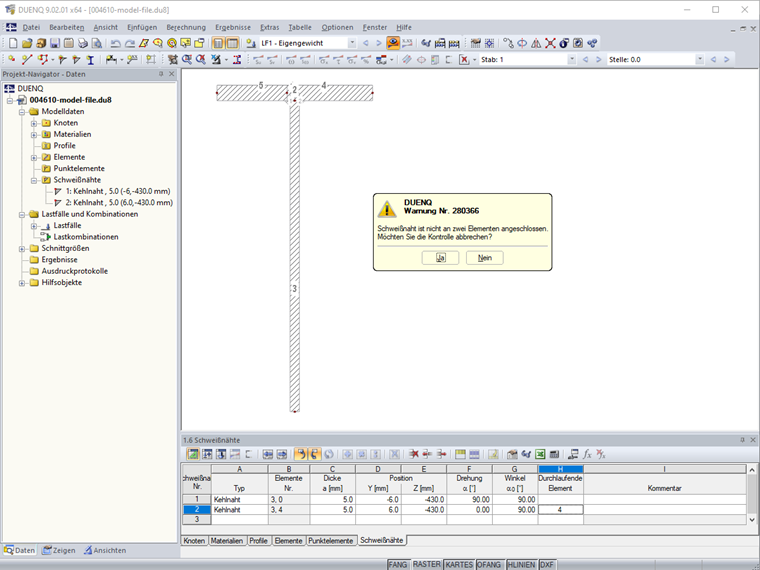

Eine Schweißnaht muss an seinen zwei Kanten an zwei Elemente angeschlossen sein. Andernfalls wird die im Bild 1 dargestellte Meldung ausgegeben.

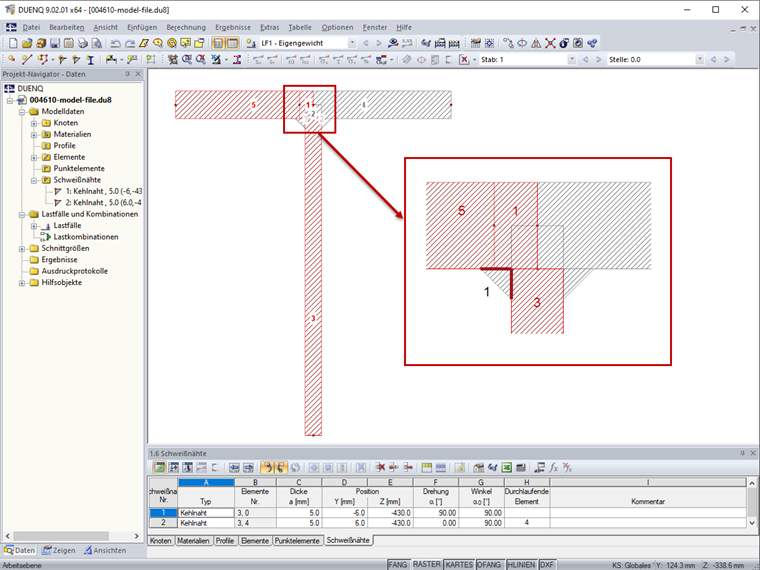

An der im Bild 2 dargestellte Schweißnaht sind an deren Kanten (rot markiert) die Elemente 1, 3 und 5 angeschlossen. Es wird daher die im Bild 1 dargestellte Meldung ausgegeben.

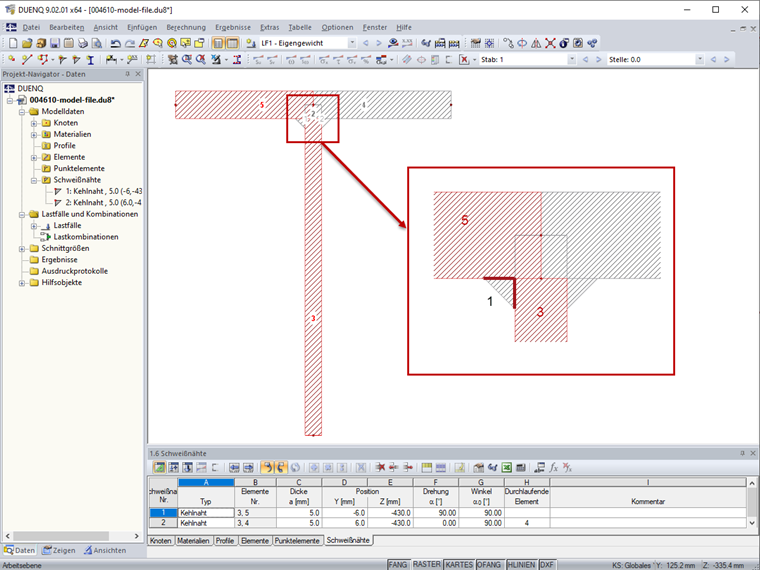

Der Querschnitt ist so zu ändern, dass zwei Elemente an die Schweißnaht anschließen (Bild 3). Dies wird auch im Video gezeigt.
Frau von Bloh bietet im Kundensupport Hilfestellung für unsere Anwender und ist zudem für die Entwicklung des Programms RSECTION sowie für den Stahl- und Aluminiumbau zuständig.
