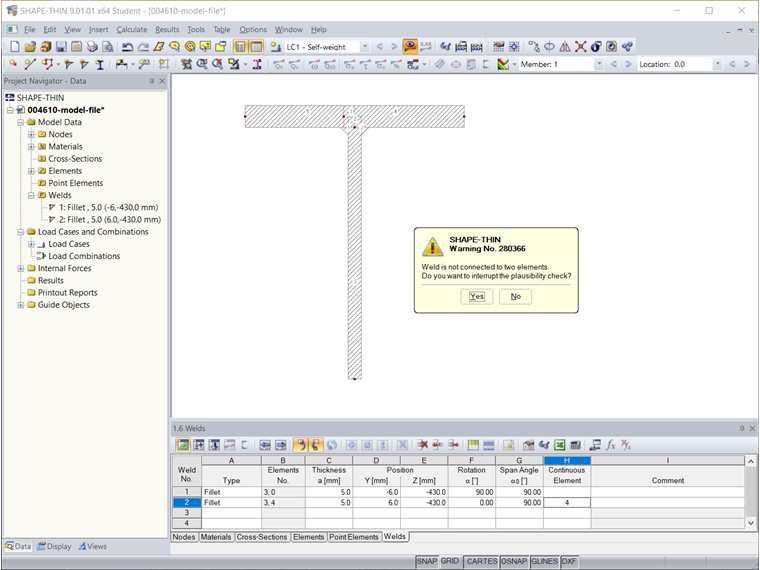

Spoinę należy połączyć z dwoma elementami na jej dwóch krawędziach. W przeciwnym razie pojawi się komunikat pokazany na rysunku 01.

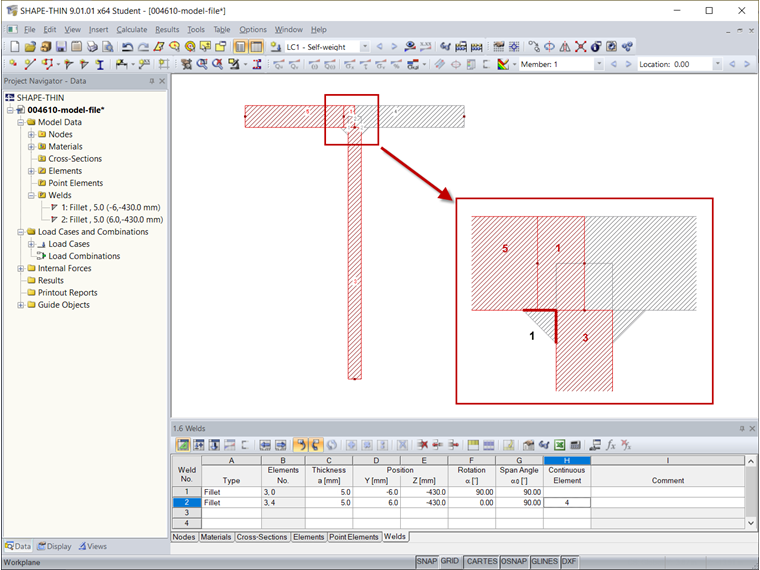

Element 1, Element 3 i Element 5 są połączone krawędziami (zaznaczonymi na czerwono) spoiny pokazanej na rysunku 02. Z tego względu wyświetlany jest komunikat pokazany na rysunku 01.

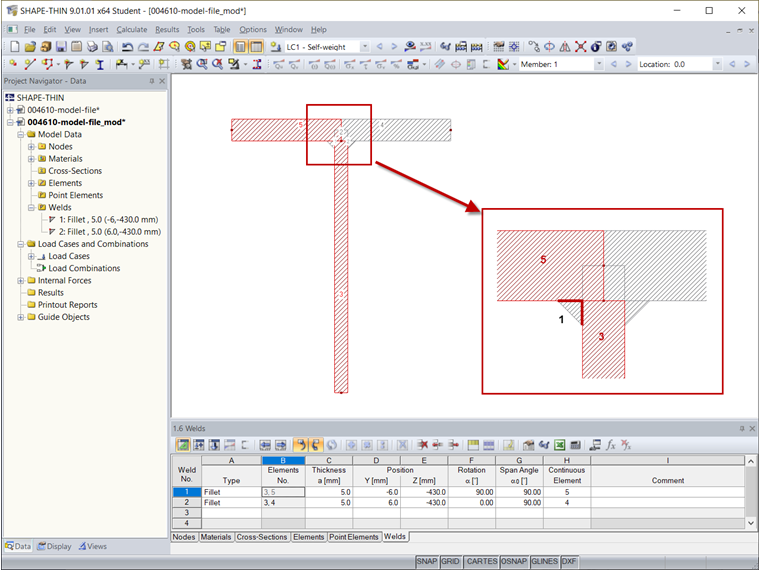

Przekrój należy zmodyfikować w taki sposób, aby połączyć dwa elementy ze spoiną (Rysunek 03). Pokazano to również na filmie.
