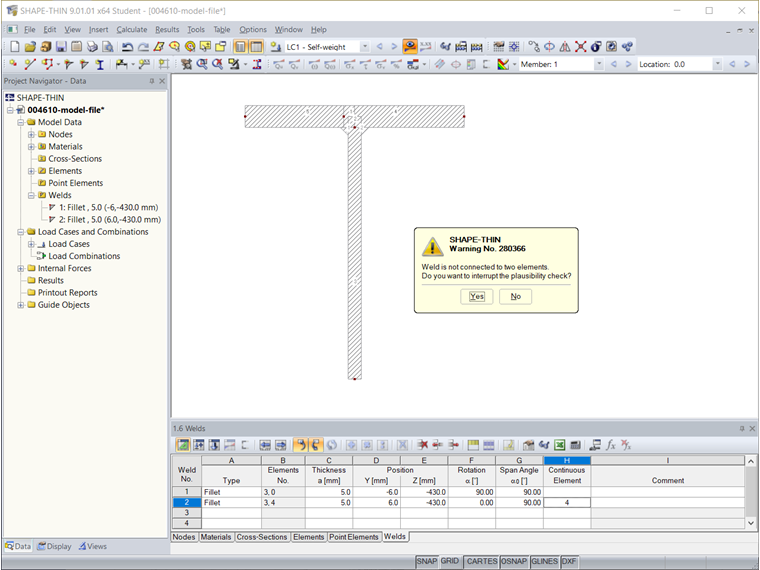

Svar musí být na svých dvou okrajích připojený ke dvěma prvkům. Jinak se zobrazí hlášení znázorněné na Obrázku 1.

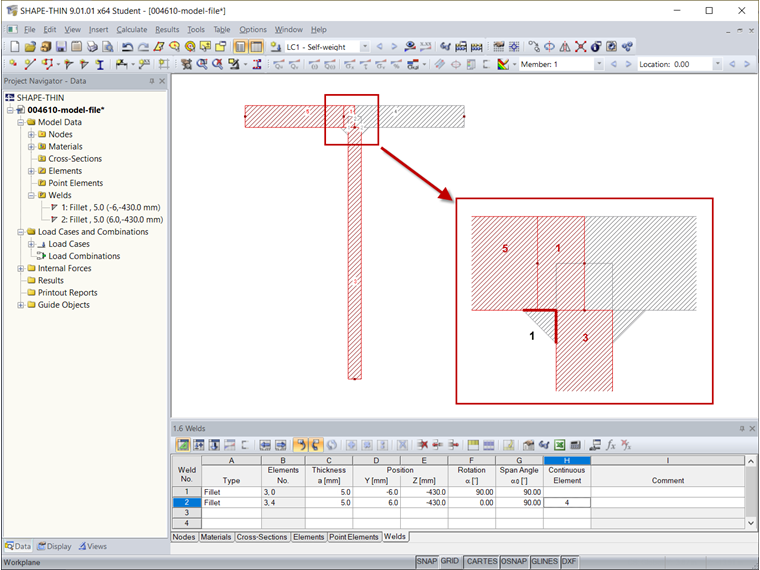

Na svaru zobrazeném na obrázku 2 jsou na jeho okrajích (vyznačené červeně) napojené prvky 1, 3 a 5. Proto se zobrazí hlášení znázorněné na Obrázku 1.

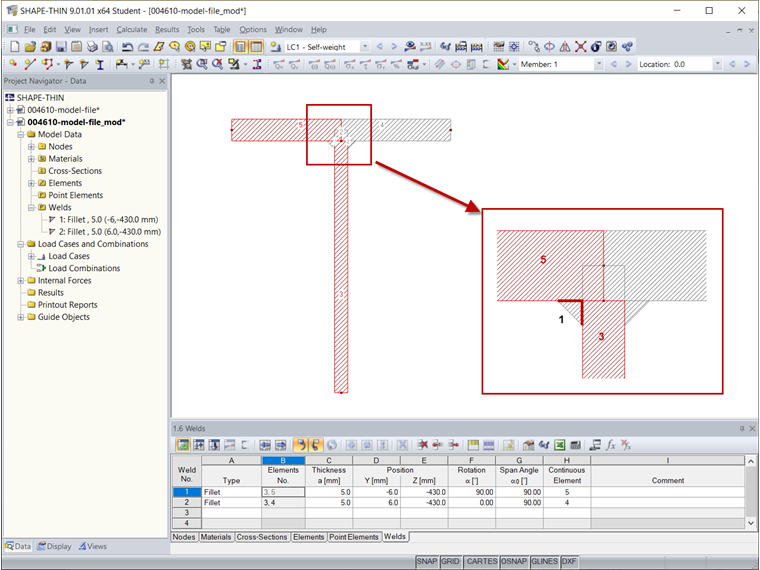

Průřez je nutné upravit tak, aby na svar byly připojené dva prvky (Obrázek 3). Na postup je možné se podívat v připojeném videu.
Ing. von Bloh zajišťuje technickou podporu zákazníkům a je zodpovědná za vývoj programu RSECTION a addonů pro ocelové a hliníkové konstrukce.
