Поскольку граничные поверхности контактных тел могут быть только поверхностями типа «Нулевая», необходимо в данном случае смоделировать дополнительные поверхности с разрезом. Следующий пример касается именно такого случая.

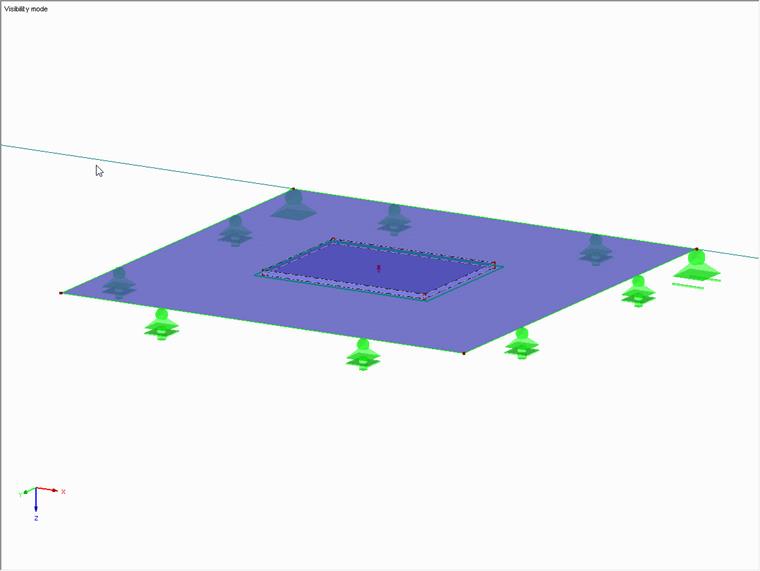

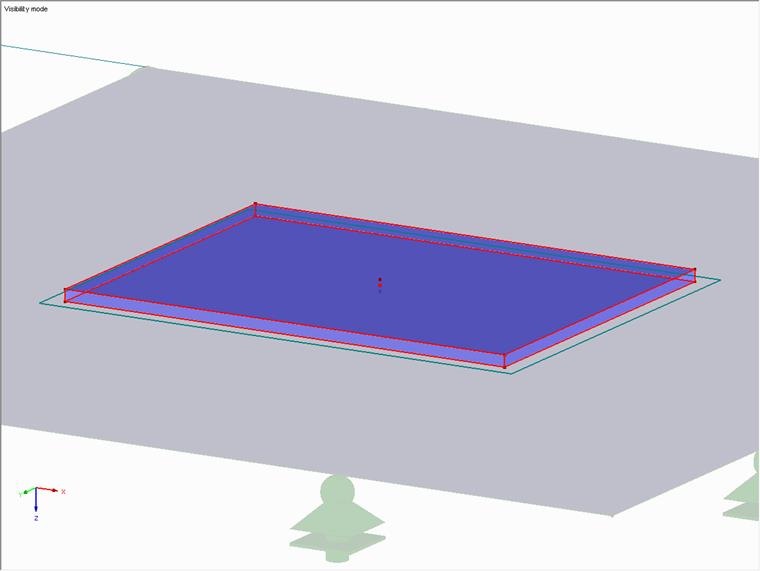

У нас есть плита усиленная с помощью другой дополнительной плиты. Обе плиты соединены посредством контактного тела.

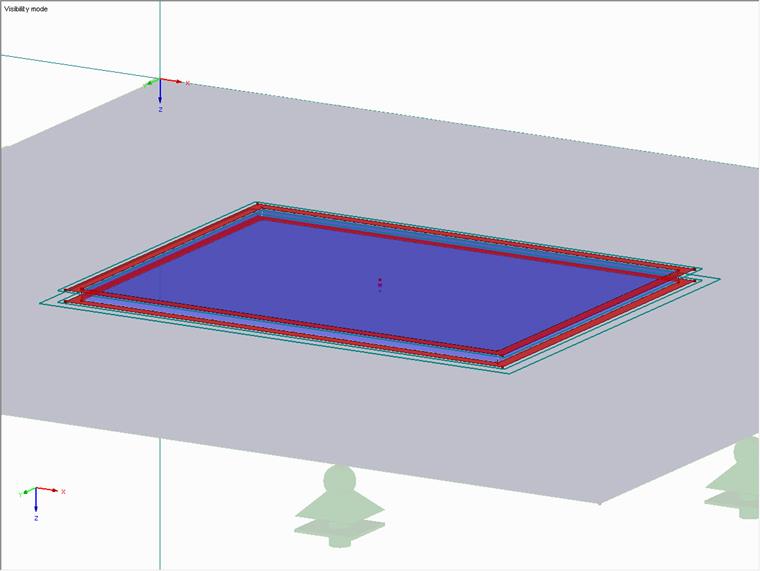

Для моделирования шва, требуются сначала определить на обеих плитах соответствущие границы.

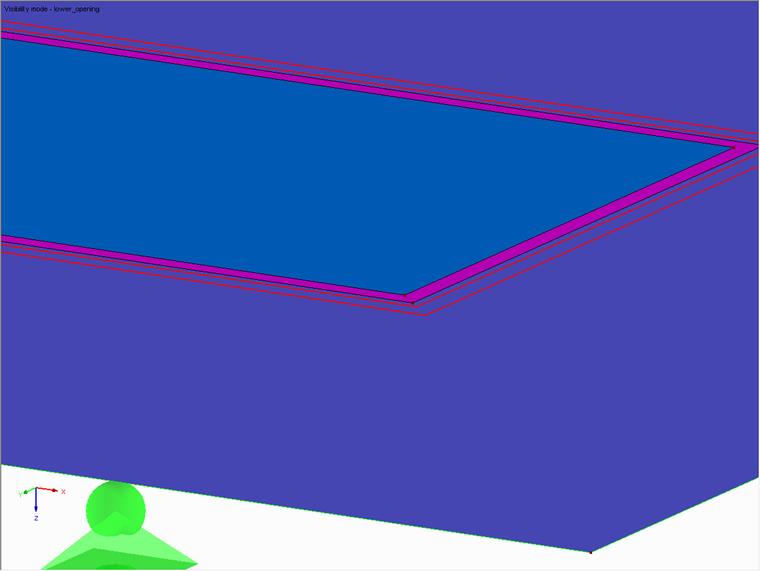

Нижнее ограничение можно легко создать, с помощью новой прямоугольной поверхности. Программа затем спросит, должна ли быть данная поверхность быть интегрирована в основную поверхность, что необходимо подтвердить, нажав на кнопку «Да». В нижней поверхности так будут находиться два отверстия; одно в крайней поверхности, где лежит граничная поверхность, а другое в той поверхности ограничения, в которой лежит нижняя поверхность контактного тела.

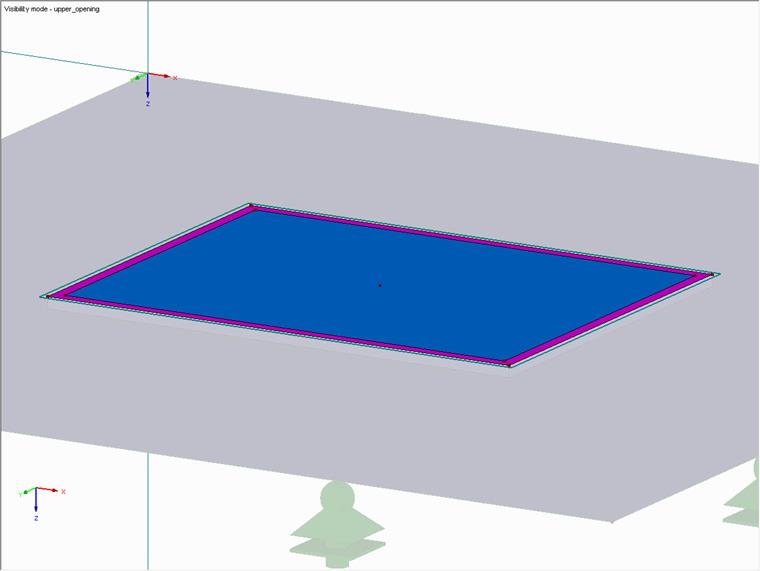

Также для верхней границы требуется создать новую поверхность, однако здесь должно быть отверстие у верхней поверхности контактного тела вставлено вручную.

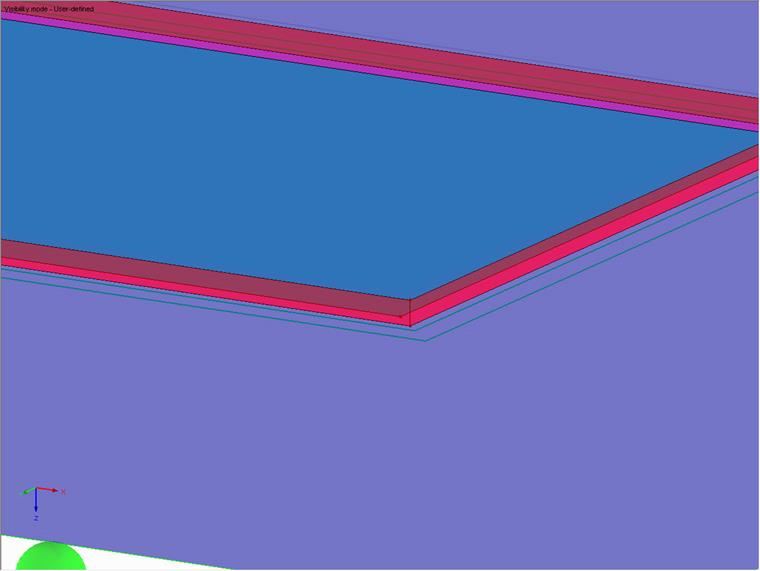

После создания ограничений, уже можно вставить фактические поверхности для шва.

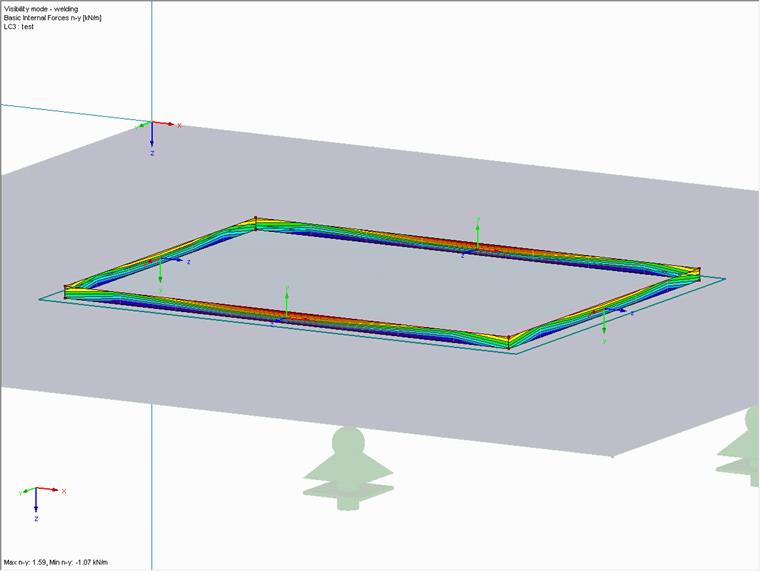

Теперь если будет арматурная плита подвергаться растяжению, то смоделированный шов будет тоже передавать растягивающие напряжения.
