Antwort:
Da die Berandungsflächen von Kontaktvolumen nur vom Typ Nullfläche sein können, müssen hier zusätzliche Flächen mit einem Absatz modelliert werden. Im Folgenden ein Beispiel dazu.

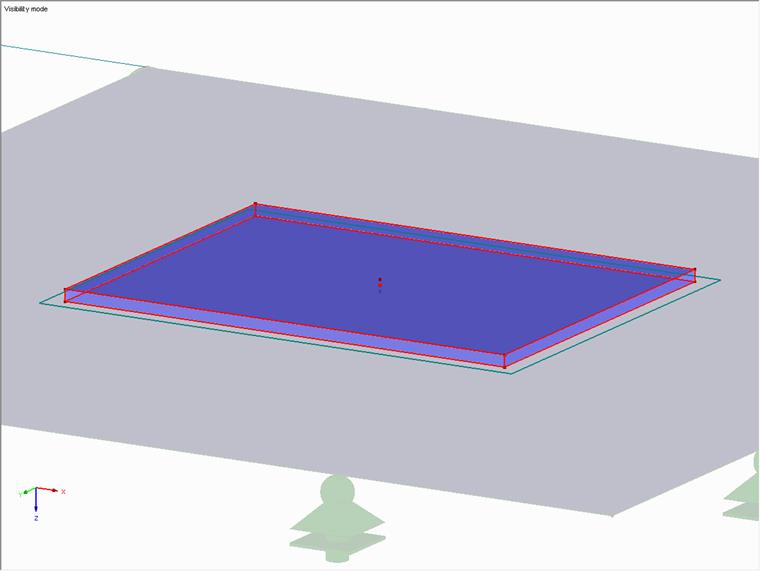

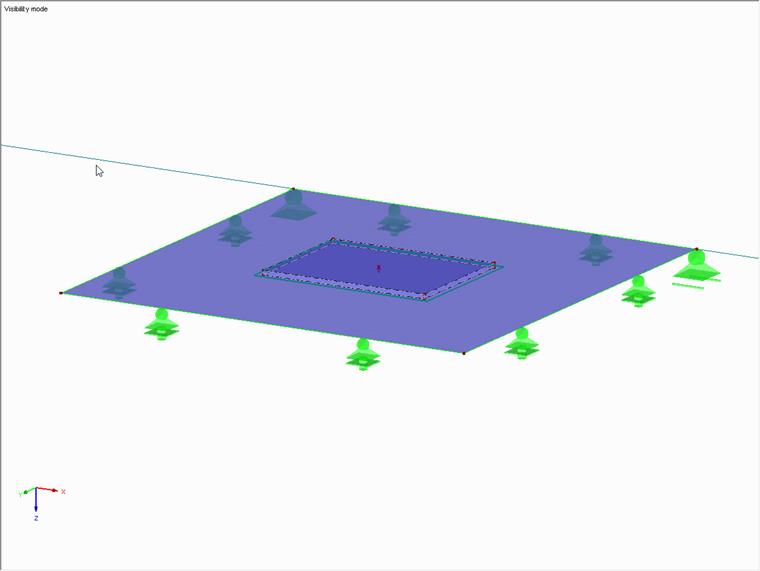

Es liegt eine Verstärkung eines Bleches mit einem zusätzlichen Blech vor. Die beiden Bleche wurden mit Hilfe eines Kontaktvolumens verbunden:

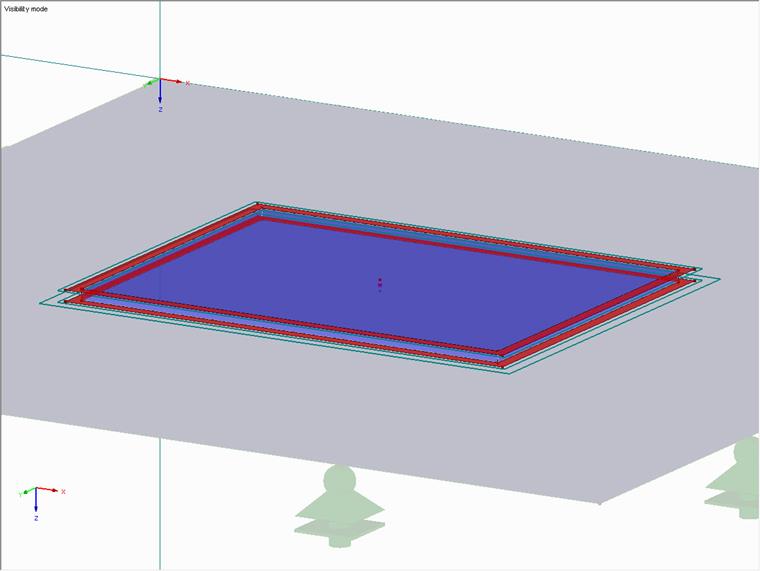

Um eine Schweißnaht simulieren zu können, werden an beiden Blechen Umrandungen benötigt:

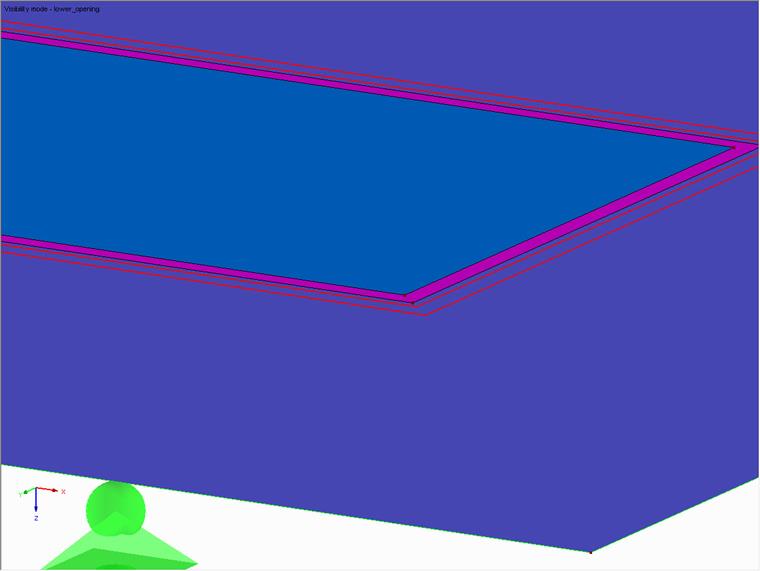

Die Umrandung unten kann einfach durch das Anlegen einer neuen Rechteckfläche erzeugt werden. Dabei fragt das Programm ab, ob die Fläche in die Grundfläche integriert werden soll, was mit Ja bestätigt werden muss. Es liegen dann in der unteren Fläche zwei Öffnungen vor, in der äußersten Fläche, worin die Fläche für die Umrandung liegt und in der Fläche für die Umrandung, worin die untere Fläche des Kontaktvolumens liegt:

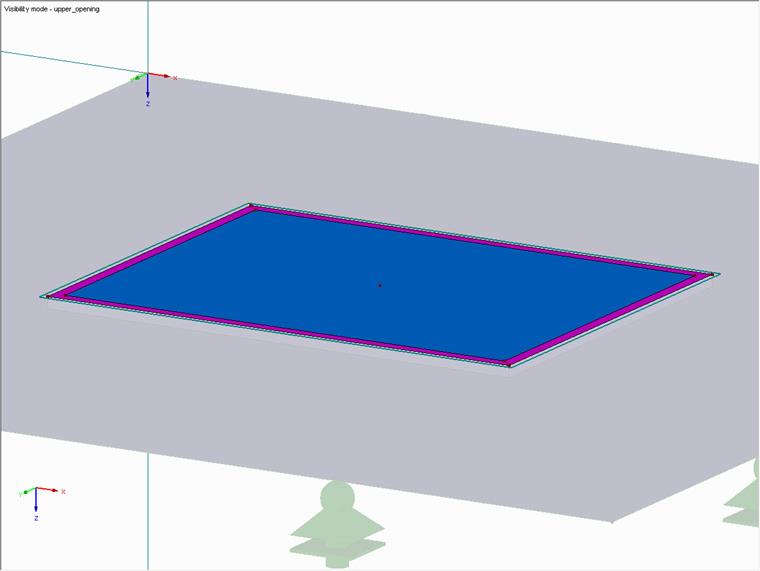

Bei der oberen Umrandung muss ebenfalls eine neue Fläche angelegt werden, die Öffnung zur oberen Fläche des Kontaktvolumens muss manuell eingefügt werden:

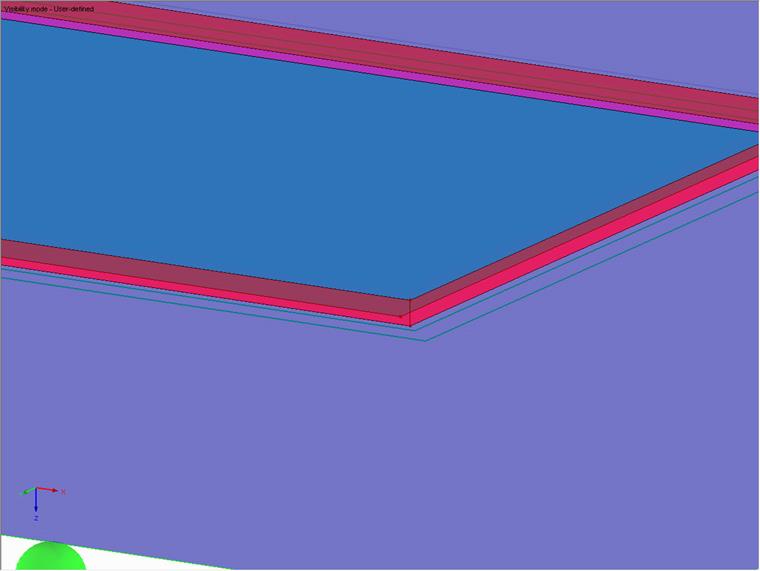

Nach den Umrandungen können die eigentlichen Flächen für die Schweißnaht eingefügt werden:

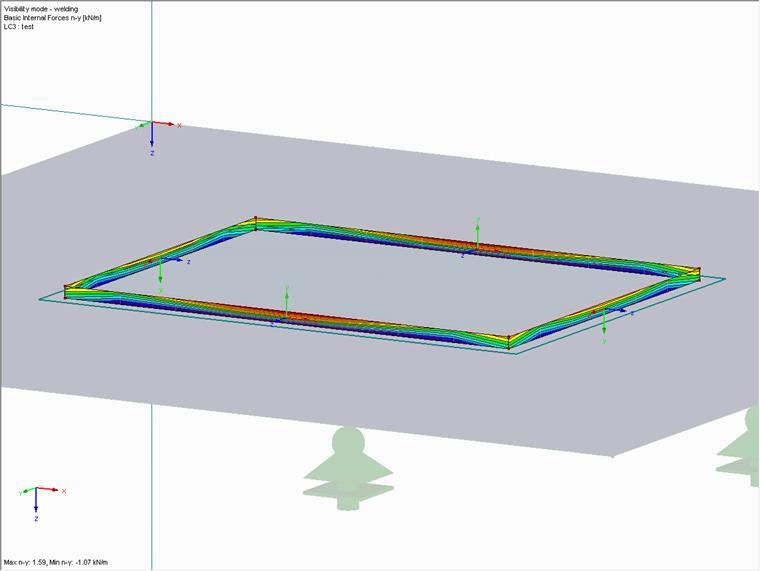

Wenn das Verstärkungsblech nun auf Zug beansprucht wird, übernimmt die modellierte Schweißnaht die Zugspannungen:
