Jak mohu u spojení dvou ploch s kontaktním tělesem dodatečně namodelovat svary?

Odpověď

Protože hraniční plochy kontaktních těles mohou být pouze typu Nulová plocha, je nutné zde namodelovat další plochy s osazením. Následně je uveden příklad.

K dispozici je zesílení desky pomocí další přídavné desky. Obě desky jsou spojené pomocí kontaktního tělesa:

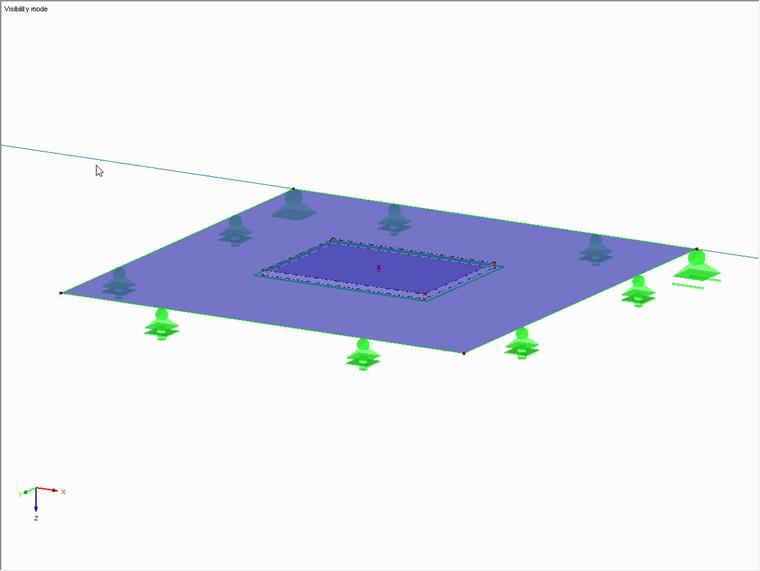

Obrázek 01 - Příklad modelu s příložkou a kontaktním tělesem

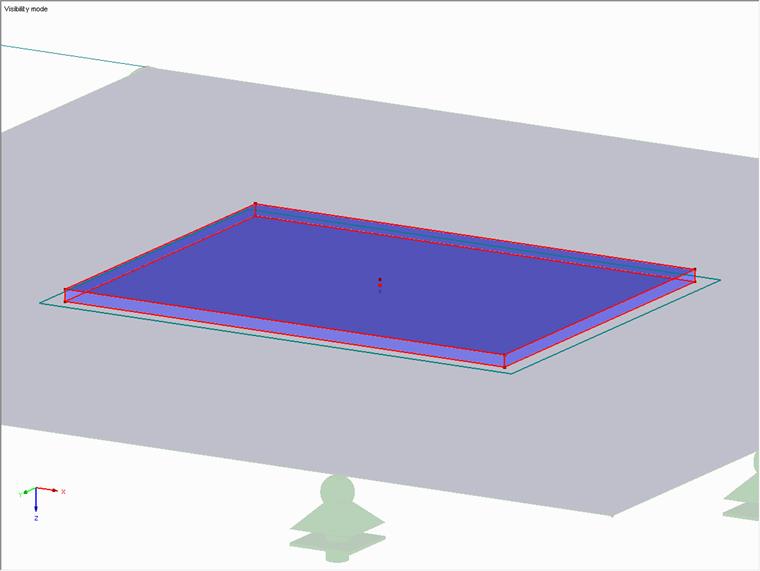

Obrázek 02 - Kontaktní tělesa mezi základní deskou a příložkou

Pro simulaci svaru je zapotřebí ohraničení na obou deskách:

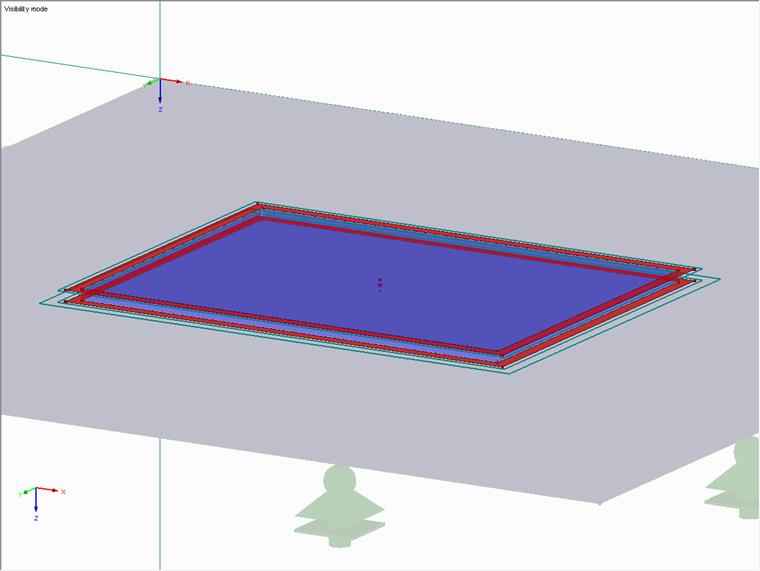

Obrázek 03 - Přídavné ohraničení okolo příložky a základní desky

Ohraničení dole je možné vytvořit pomocí nové obdélníkové plochy. Program se přitom dotáže, zda má být plocha integrována do základní plochy, což musí být potvrzeno pomocí tlačítka Ano. V dolní ploše se pak nacházejí dva otvory, jeden v nejvzdálenější ploše, kde leží plocha pro ohraničení, a druhý v ploše pro ohraničení, kde leží spodní plocha kontaktního tělesa:

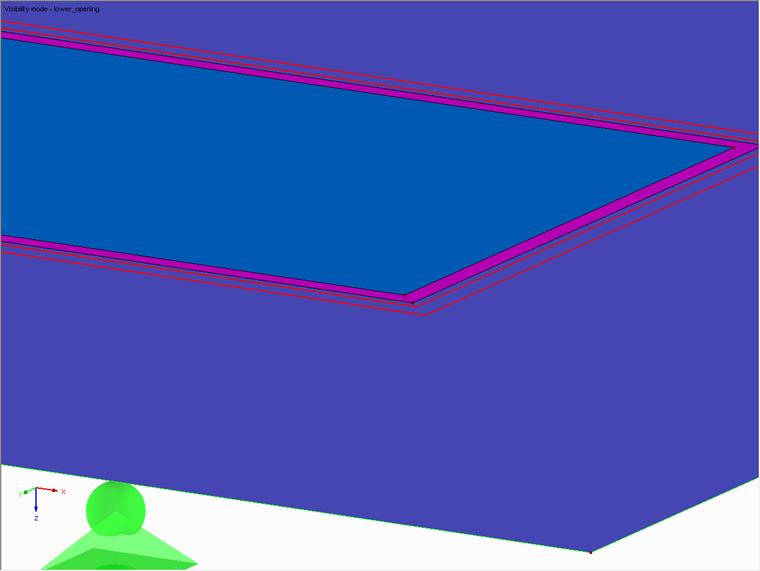

Obrázek 04 - Dolní ohraničení vytvořené dalším otvorem

U horního ohraničení je třeba také vytvořit novou plochu, otvor musí být k horní ploše kontaktního tělesa připojen ručně:

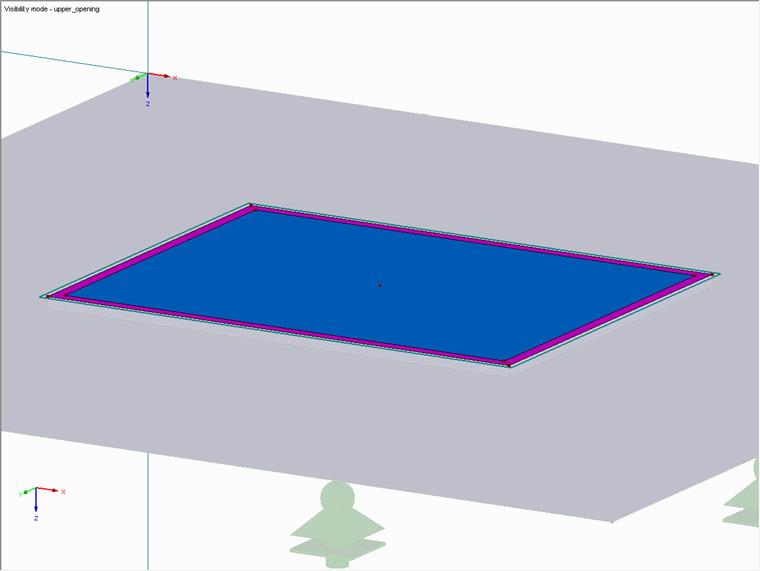

Obrázek 05 - Horní ohraničení vytvořené pomocí obdélníkové plochy s otvorem

Po ohraničeních je možné vložit vlastní plochy pro svar:

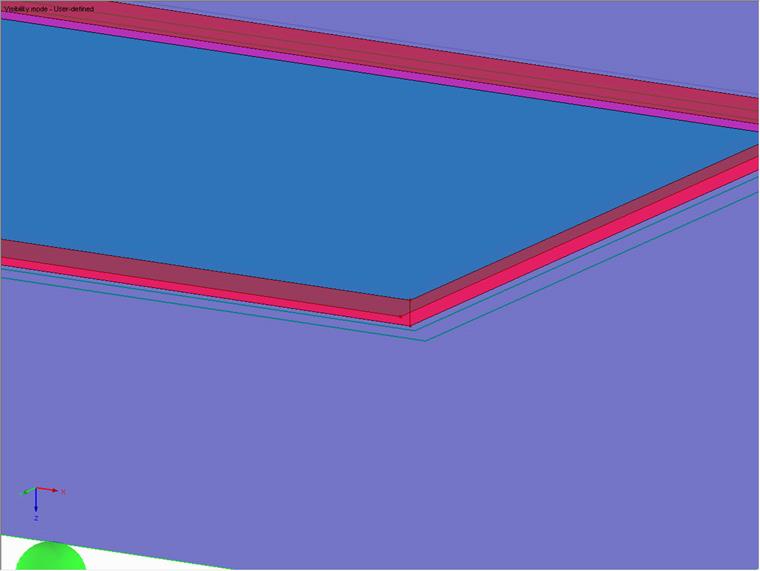

Obrázek 06 - Spojovací plochy (svar) mezi zesílením a základním plechem

Pokud je nyní příložka vystavena namáhání tahem, modelovaný svar přenese tahová napětí:

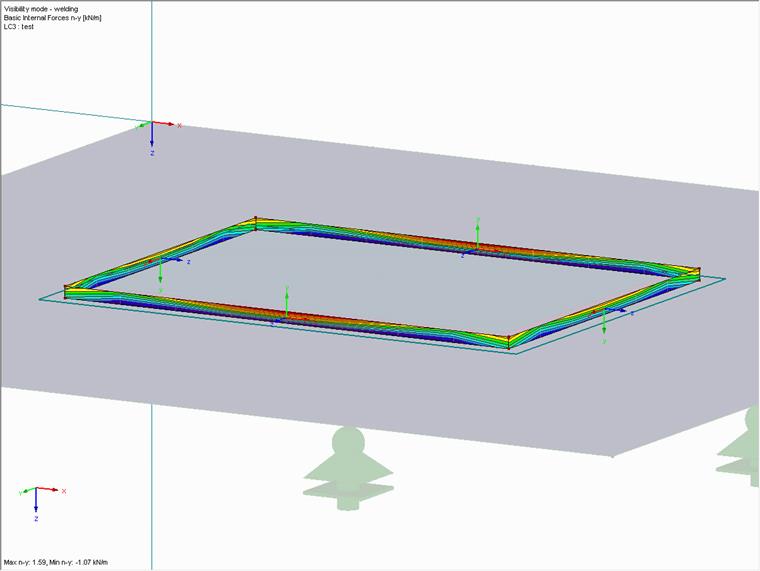

Obrázek 07 - Normálové síly ve svaru při namáhání tahem
