因为接触实体的边界面类型只能是零面,所以还需要额外建模一个面。 下面是一个示例。

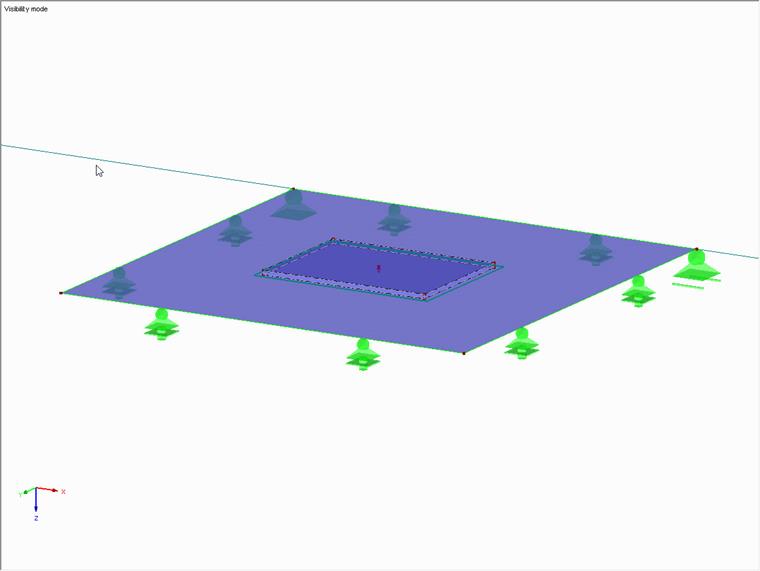

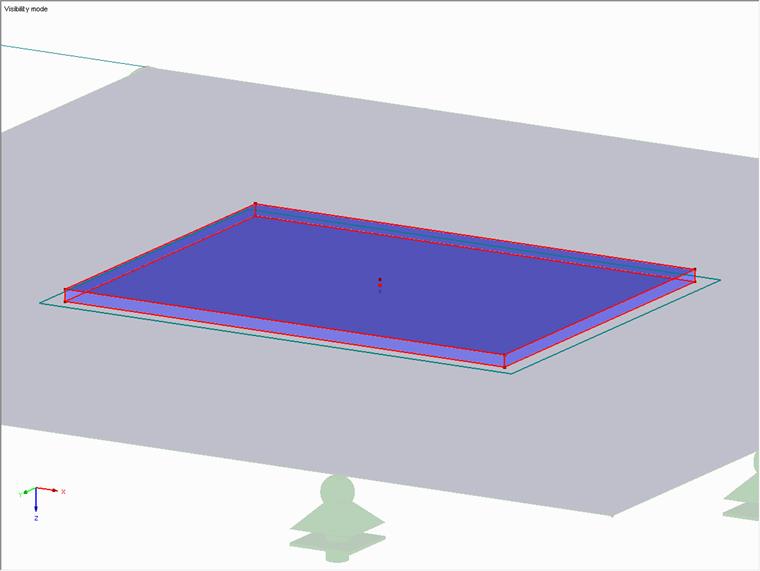

使用附加板对板进行配筋。 两块板通过一个接触体连接:

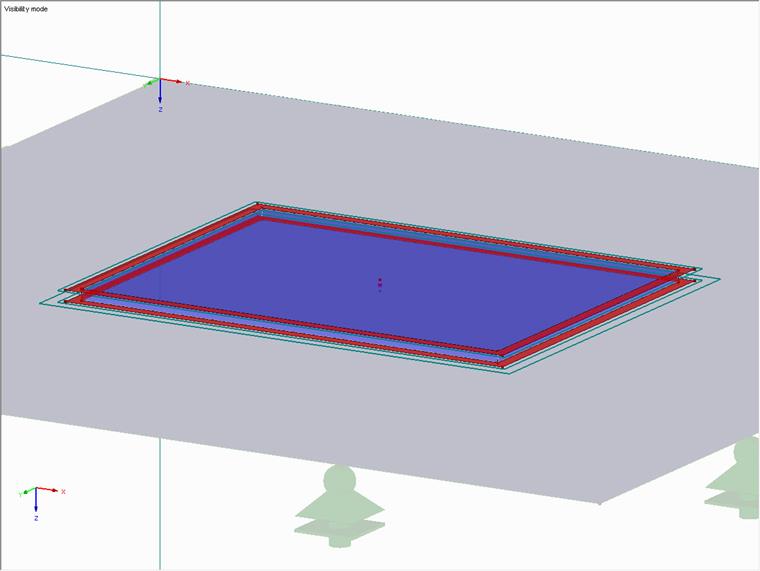

为了模拟焊缝,两个板上都需要边界:

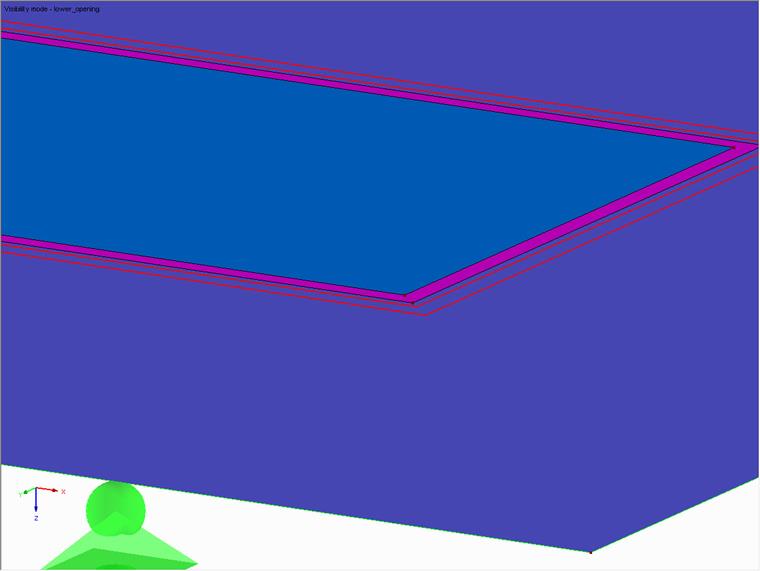

您可以通过插入一个新的矩形面来创建下边界。 在这种情况下,程序会询问是否应将该面集成到基面中,单击是确认。 在底面上有两个开口;一个在最外面的面,即边界的面,另一个在接触体的底面:

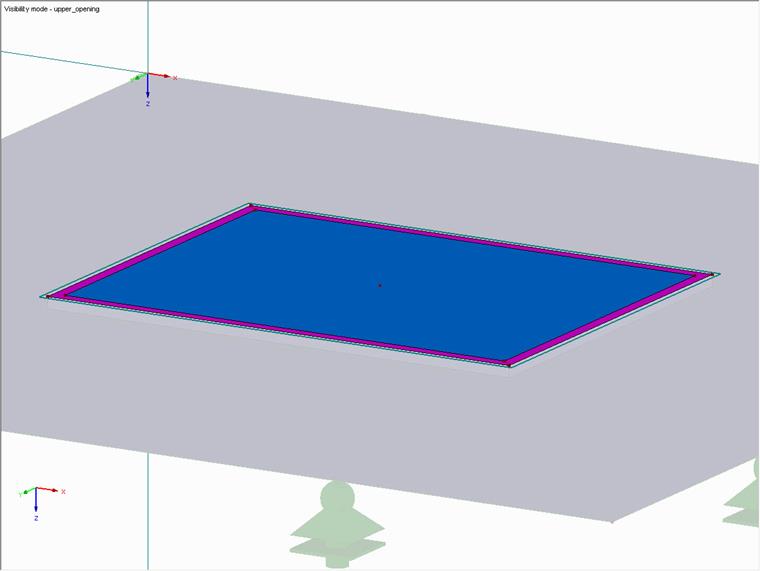

对于上边界,还需要创建一个新的面,并手动添加到接触体上表面的洞口:

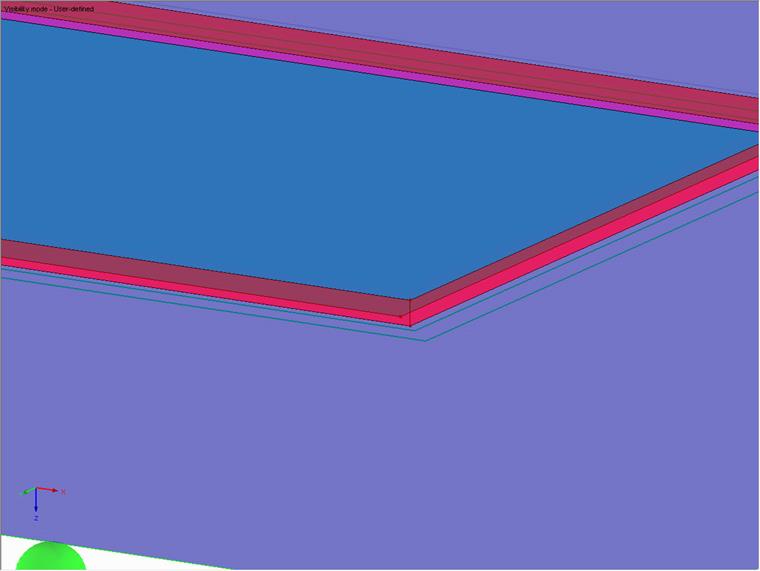

创建边界后,可以插入焊缝的实际面:

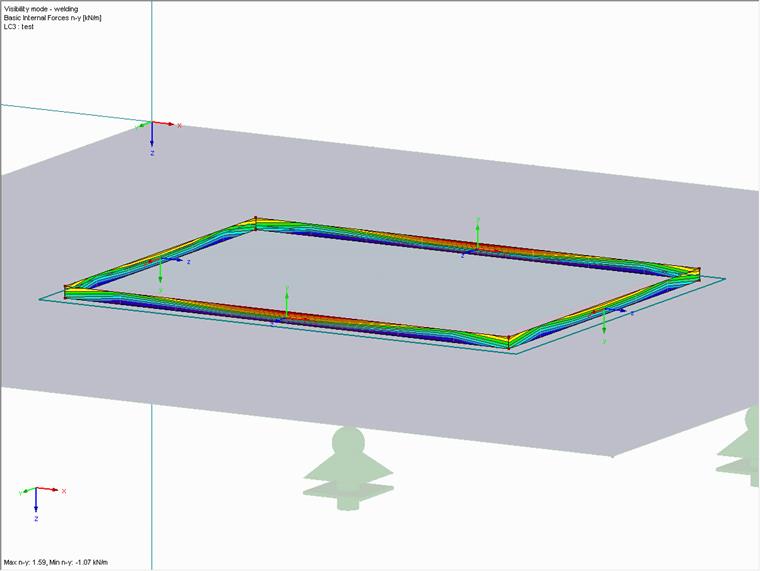

如果钢筋现在受到拉应力,则建模焊缝将传递拉应力:
