¿Cómo puedo modelar adicionalmente soldaduras para la conexión de dos superficies con un sólido de contacto?
Respuesta
Dado que las superficies de contorno de los sólidos de contacto solo pueden ser del tipo de superficie nula, es necesario modelar superficies adicionales con una sección. El siguiente es un ejemplo de esto.
Hay una armadura de una placa con una placa adicional. Ambas placas están conectadas por medio de un sólido de contacto:

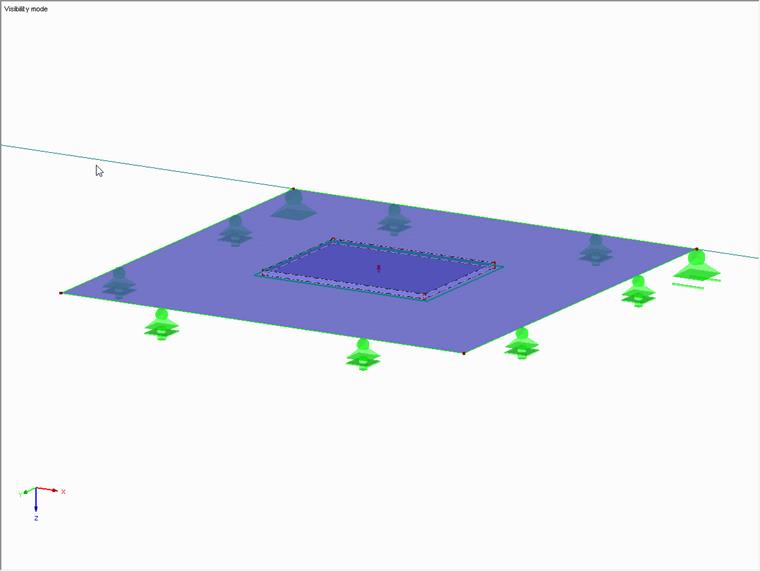

Imagen 01 - Modelo de ejemplo con placa de refuerzo y sólido de contacto

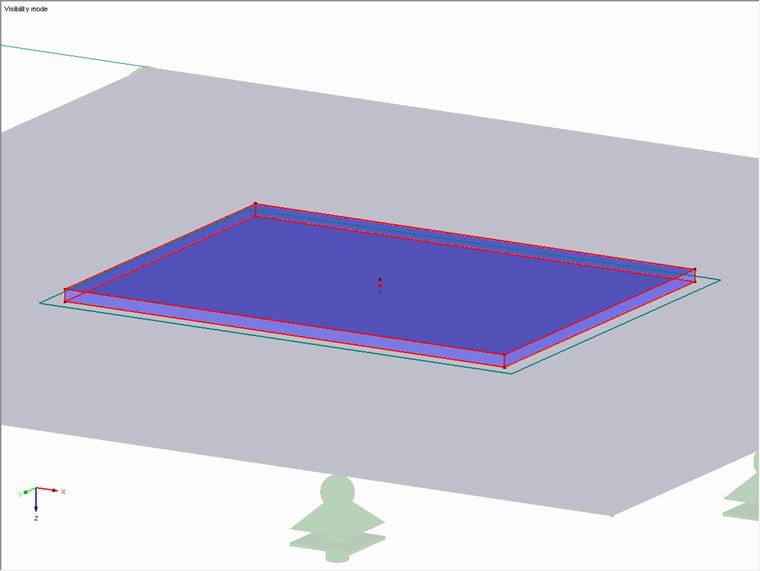

Imagen 02 - Sólidos de contacto entre la placa base y la placa de refuerzo
Para simular una soldadura, se necesitan bordes en ambas placas:

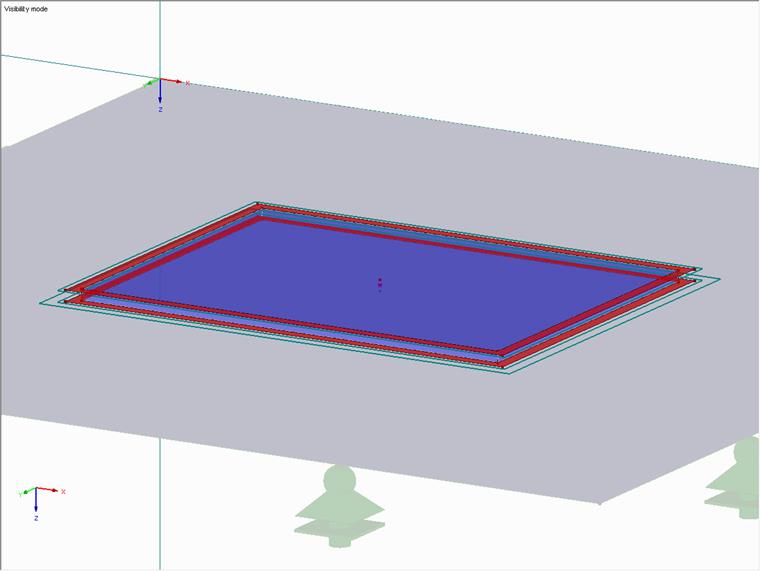

Imagen 03 - Borde adicional alrededor de la placa de refuerzo y la placa base
Simplemente puede crear el borde inferior insertando una nueva superficie rectangular. En este caso, el programa pregunta si la superficie se debe integrar en la superficie de la base, lo que se debe confirmar haciendo clic en Sí. Hay entonces dos aberturas en la superficie inferior; uno en la superficie más externa donde se encuentra la superficie para el borde y otro en la superficie para el borde donde se encuentra la superficie inferior del sólido de contacto:

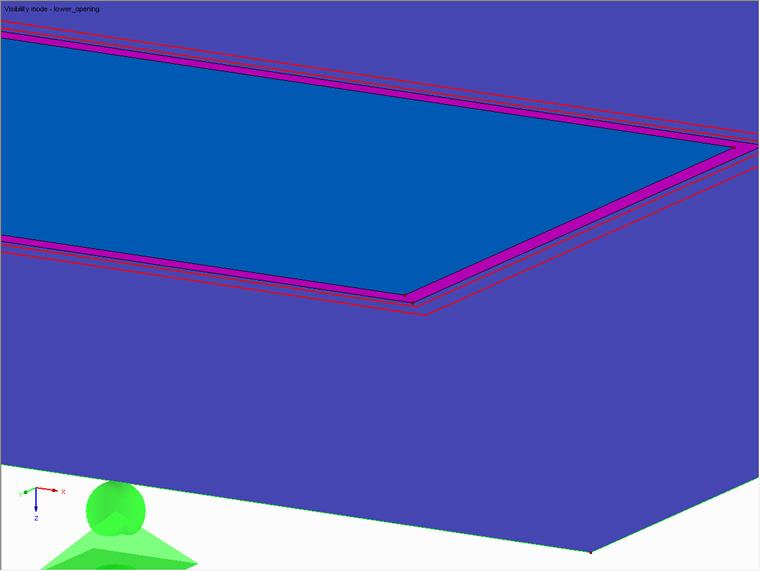

Imagen 04 - Borde inferior creado por una abertura posterior
Para el borde superior, también es necesario crear una nueva superficie, y la abertura a la superficie superior del sólido de contacto se debe insertar manualmente:

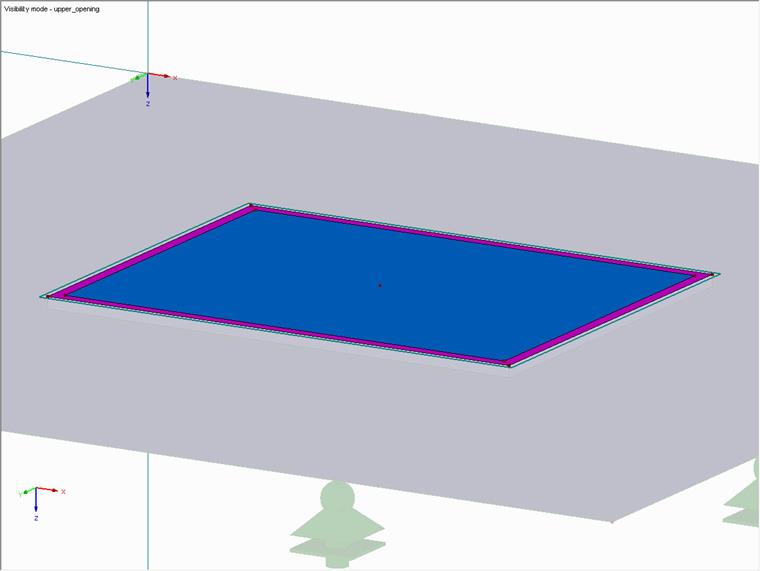

Imagen 05 - Borde superior creado por la superficie rectangular con abertura
Después de crear los bordes, puede insertar las superficies reales para la soldadura:

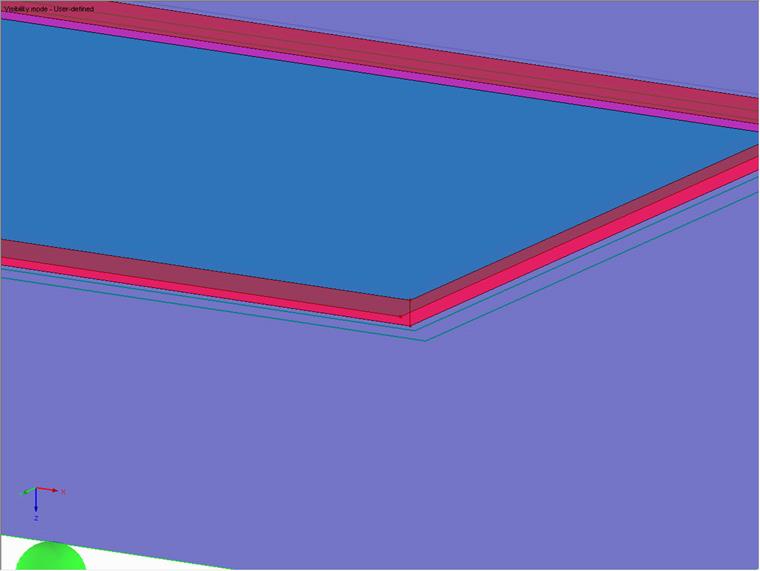

Imagen 06 - Superficies de conexión (soldadura) entre el refuerzo y la placa base
Si la placa de refuerzo está sometida a tracción ahora, la soldadura modelada transfiere las tensiones de tracción:

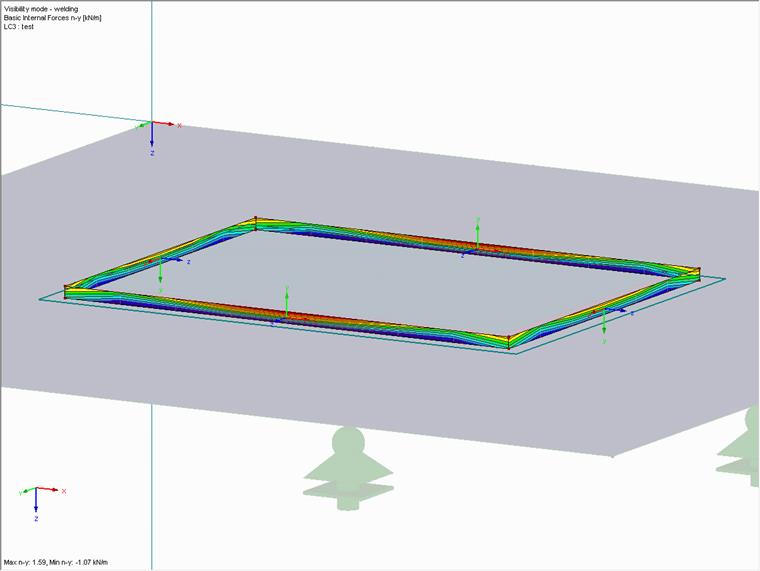

Imagen 07 - Esfuerzos normales en la soldadura bajo tensión de tracción
