Ponieważ powierzchnie graniczne brył kontaktowych mogą być tylko powierzchnią zerową, konieczne jest zamodelowanie dodatkowych powierzchni za pomocą przekroju. Poniżej znajduje się przykład.

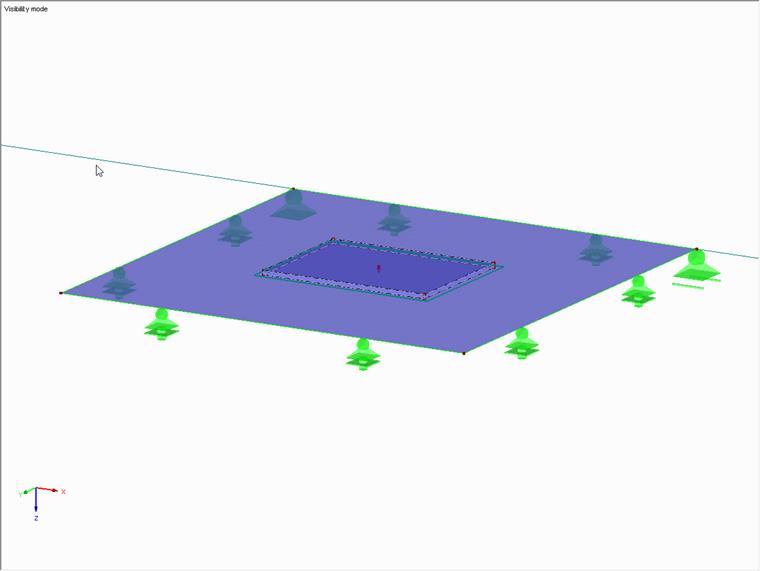

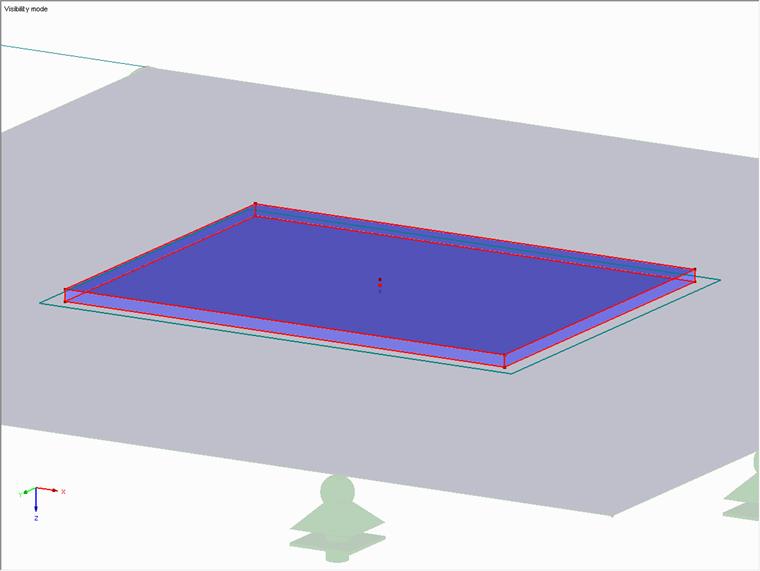

Płyta została wzmocniona dodatkową płytą. Obie płyty są połączone za pomocą bryły kontaktowej:

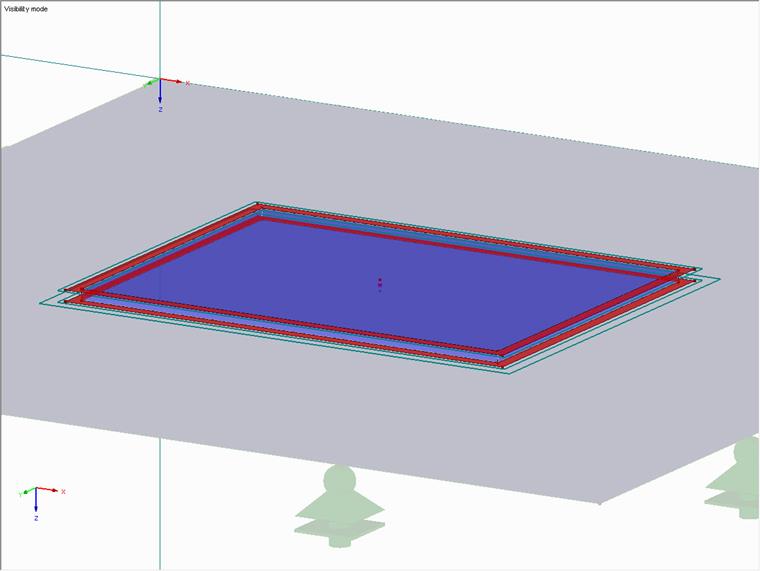

W celu zasymulowania spoiny wymagane są lamówki na obu płytach:

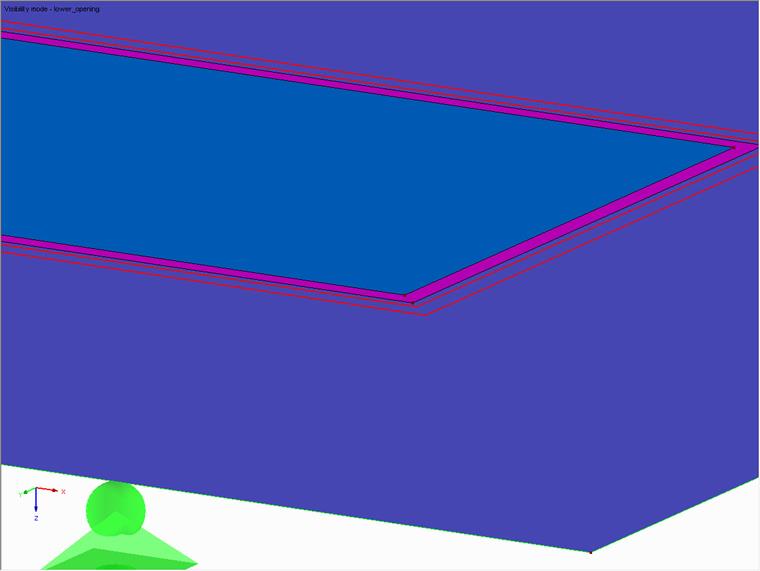

Wystarczy utworzyć dolną granicę, wstawiając nową prostokątną powierzchnię. W tym przypadku program zapyta, czy powierzchnia ma zostać zintegrowana z powierzchnią bazową, co należy potwierdzić, klikając Tak. W takiej sytuacji w dolnej powierzchni znajdują się dwa otwory; jeden na najbardziej zewnętrznej powierzchni, gdzie leży powierzchnia dla granicy, a drugi na powierzchni dla granicy, gdzie leży dolna powierzchnia bryły kontaktowej:

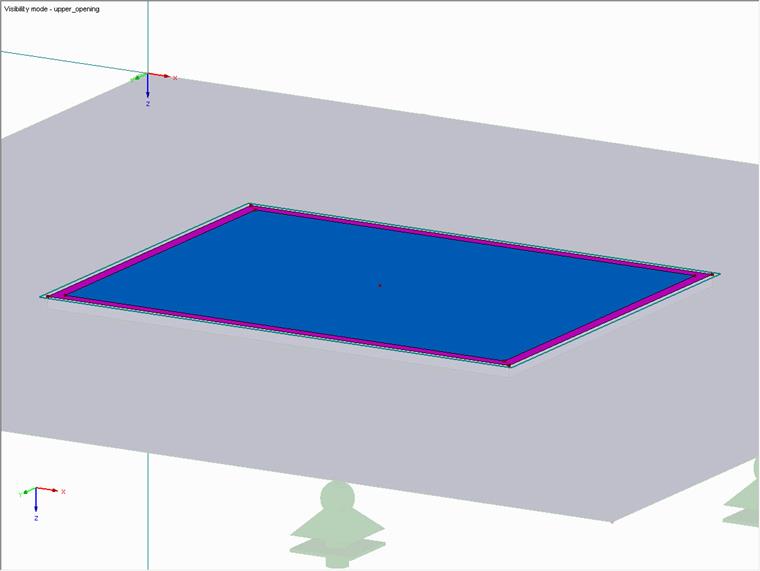

W przypadku górnej krawędzi również konieczne jest utworzenie nowej powierzchni, a otwór do górnej powierzchni bryły kontaktowej należy wstawić ręcznie:

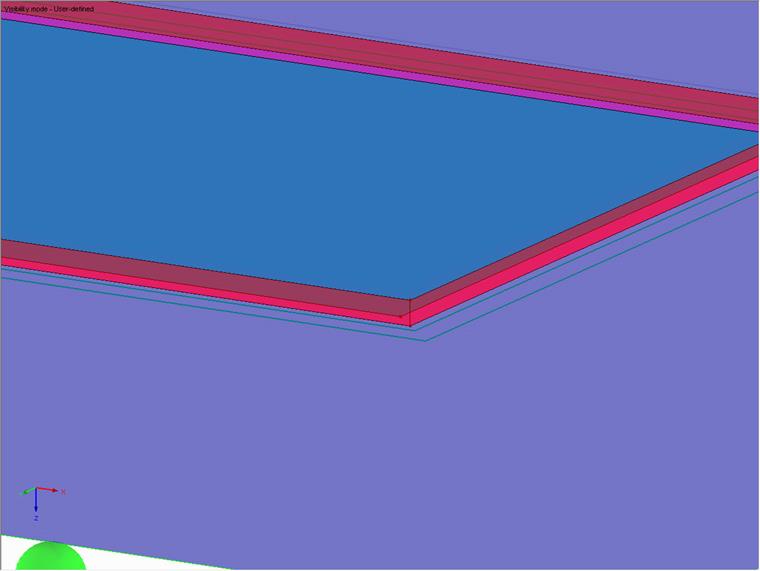

Po utworzeniu granicznych powierzchni można wstawić rzeczywiste powierzchnie spoiny:

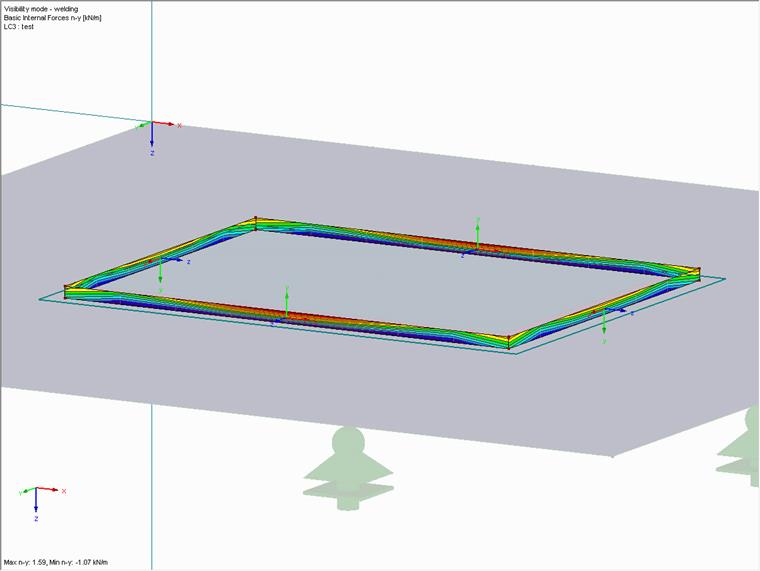

Jeżeli teraz blacha zbrojeniowa jest poddawana rozciąganiu, zamodelowana spoina przenosi naprężenia rozciągające:
