Ответ:

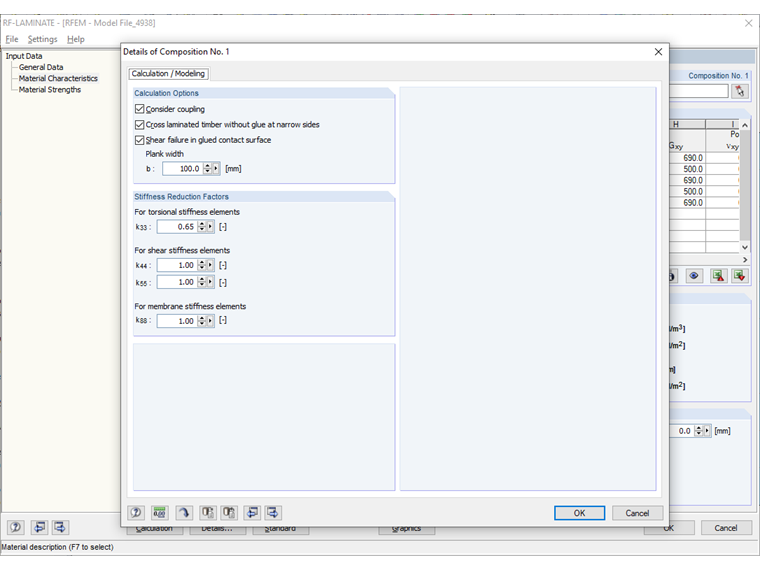

Эта конструкция была реализована в RF ‑ LAMINATE, начиная с версии 5.25. Расчет в поперечном сечении сети выполняется только в том случае, если расчет слоев был активирован в деталях (Изображение 01). Дополнительную информацию о дизайне слоев можно найти в этом FAQ.
Вопрос
Выполняет ли RF ‑ LAMINATE расчет поперечного сечения сетки?
