Respuesta:

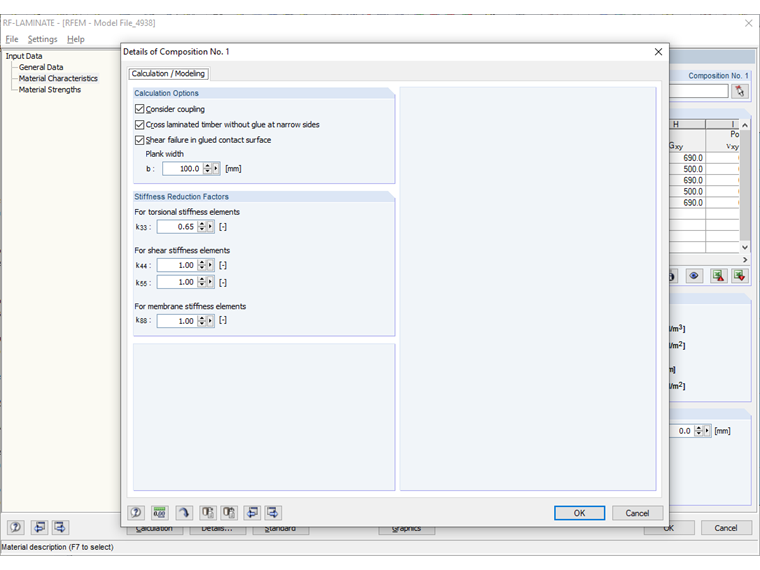

Este diseño se ha implementado en RF-LAMINATE a partir de la versión 5.25. El cálculo en la sección neta sólo se realiza si se ha activado el cálculo de la capa en los detalles (Imagen 01). Puede encontrar más información sobre el diseño de capas en estas preguntas frecuentes.
