Resposta:

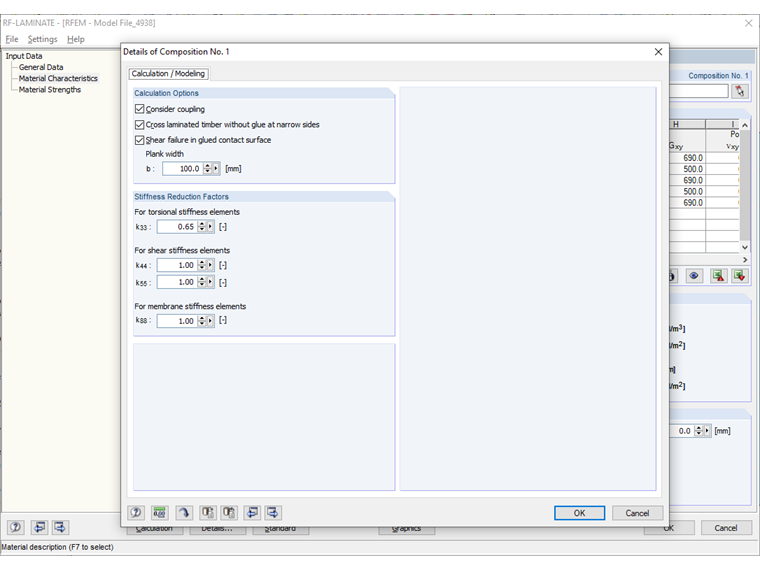

Esta verificação foi implementada no RF-LAMINATE a partir da versão 5.25. A verificação na secção líquida apenas é realizado se a verificação da camada tiver sido ativada nos detalhes (Figura 01). Na seguinte FAQ pode consultar mais informação sobre a verificação de camadas.
Pergunta
A verificação da secção líquida é realizada no RF-LAMINATE?
