Odpověď:

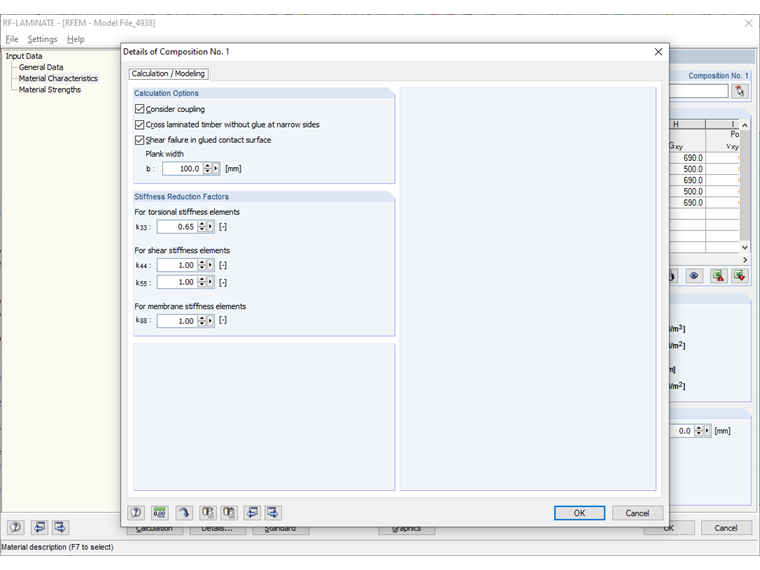

Toto posouzení bylo v přídavném modulu RF-LAMINATE implementováno od verze 5.25. Posouzení oslabeného průřezu se provádí pouze v případě, že jsme v detailech aktivovali posouzení vrstev (obrázek 1). Další informace o posouzení vrstev lze najít v následující FAQ.
Dotaz
Provádí se v modulu RF-LAMINATE posouzení oslabeného průřezu?
