Antwort:

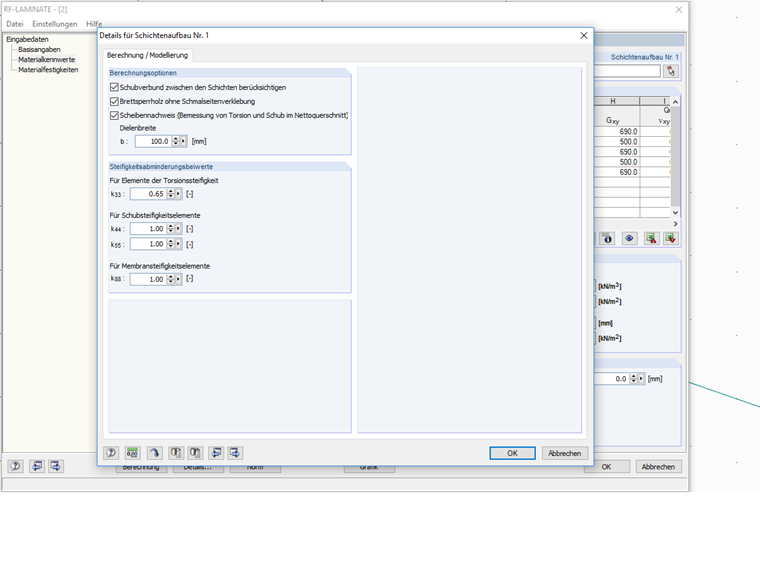

Seit der Version 5.25 ist dieser Nachweis in RF-LAMINATE implementiert. Der Nachweis im Nettoquerschnitt wird nur geführt, wenn in den Details der Scheibennachweis aktiviert wurde (Bild 1). Weitere Hinweise zum Scheibennachweis sind in folgender FAQ enthalten.
Frage
Wird in RF-LAMINATE der Nachweis des Nettoquerschnitts geführt?
