Risposta:

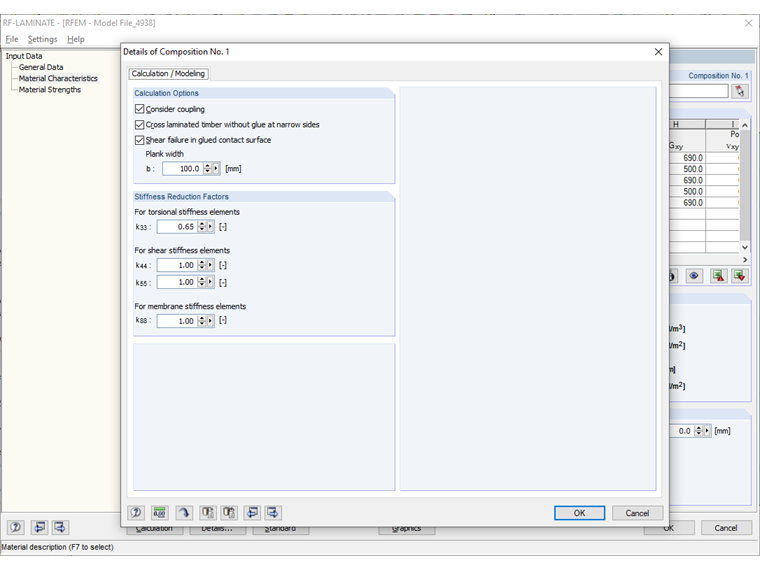

Questo progetto è stato implementato in RF-LAMINATE a partire dalla versione 5.25. La verifica nella sezione trasversale netta è eseguita solo se la verifica layer è stata attivata nei dettagli (fig. Ulteriori informazioni sulla verifica layer sono disponibili in queste FAQ.
Domanda
RF‑LAMINATE esegue la verifica di una sezione trasversale netta?
