Odpowiedź:

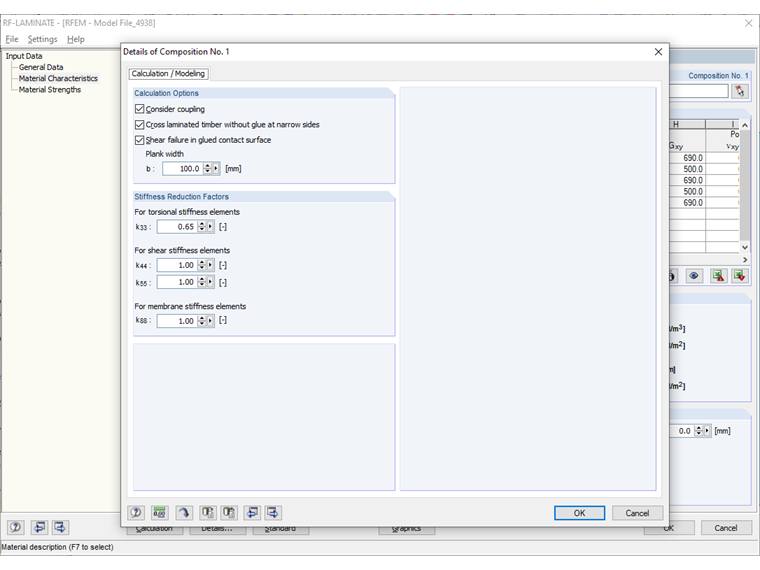

To obliczenie zostało zaimplementowane w RF-LAMINATE od wersji 5.25. Wymiarowanie w przekroju netto jest przeprowadzane tylko wtedy, gdy w szczegółach aktywowano wymiarowanie warstw (rys. 01). Więcej informacji na temat projektowania warstw można znaleźć w tym FAQ.
Pytanie
Czy moduł RF‑LAMINATE przeprowadza obliczenia przekroju netto?
