Я хочу импортировать в программу RFEM большую криволинейную поверхность из программы Rhino, но получаю следующее сообщение об ошибке: "Command: ExportToRFEM5. Nodes compare tolerance is set too low. You could adjust it by document units settings. Export error. Error to write data, message: Coordinate Z is out of range. Export to RFEM finished." Как исправить данную ошибку?

Question

Я хочу импортировать в программу RFEM большую криволинейную поверхность из программы Rhino, но получаю следующее сообщение об ошибке: &quot;Command: ExportToRFEM5. Nodes compare tolerance is set too low. You could adjust it by document units settings. Export error. Error to write data, message: Coordinate Z is out of range. Export to RFEM finished.&quot; Как исправить данную ошибку?

Accepted Answer

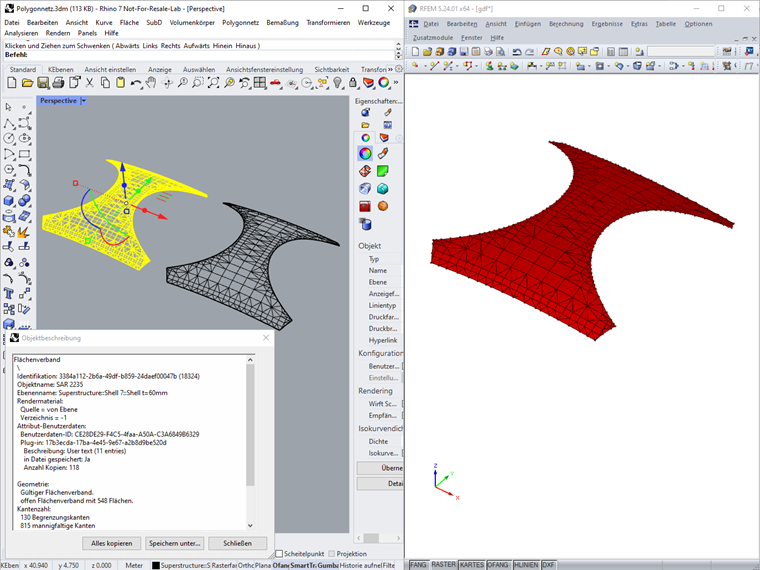

Дело в том, что полигональные сетки в программе RFEM не поддерживаются, потому что они не являются &#171;гладкими поверхностями&#187;, а состоят из отдельных граней (т. наз. полигонов), см. третий абзац в разделе  &#171;Полигональные сетки и NURBS&#187; (статья на английском):Полигональная сетка определяет трехмерные поверхности с помощью серии дискретных граней [...]В качестве решения мы рекомендуем использовать команду программы Rhino &#171;MeshToNurbs&#187;.             Полученную сложную поверхность затем можно экспортировать в программу RFEM.

Импорт криволинейной поверхности из программы Rhino в RFEM 5
