Sto provando a importare una grande superficie curva da Rhino in RFEM e ricevo il seguente messaggio di errore: "Comando: ExportToRFEM5. La tolleranza di confronto dei nodi è impostata troppo bassa. Potresti regolarla tramite le impostazioni delle unità del documento. Errore di esportazione. Errore nella scrittura dei dati, messaggio: la coordinata Z è al di fuori dell'intervallo consentito. Esportazione in RFEM terminata." Come posso risolvere questo errore?

Q: Sto provando a importare una grande superficie curva da Rhino in RFEM e ricevo il seguente messaggio di errore: "Comando: ExportToRFEM5. La tolleranza di confronto dei nodi è impostata troppo bassa. Potresti regolarla tramite le impostazioni delle unità del documento. Errore di esportazione. Errore nella scrittura dei dati, messaggio: la coordinata Z è al di fuori dell'intervallo consentito. Esportazione in RFEM terminata." Come posso risolvere questo errore?

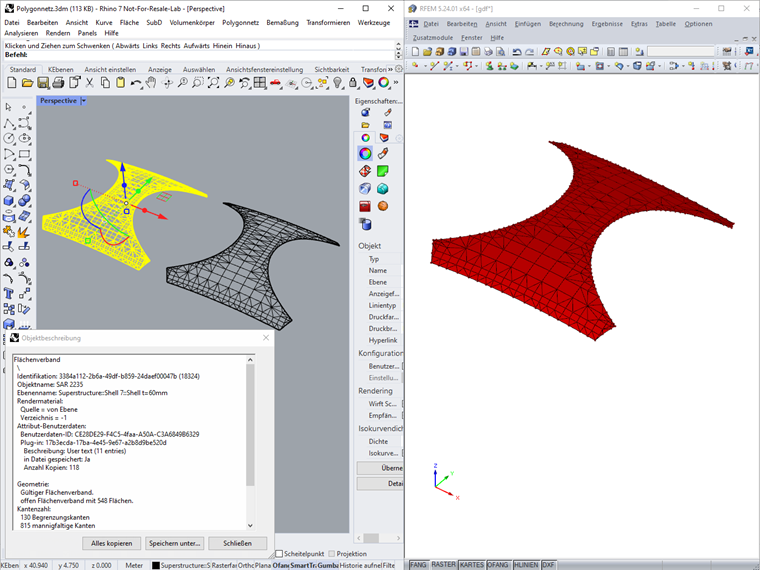

Le mesh poligonali non sono supportati in RFEM 5, poiché non rappresentano "superfici lisce", ma consistono in singole faccette, vedi il terzo paragrafo sotto Mesh poligonali vs. NURBS:Un mesh poligonale rappresenta superfici tridimensionali come sequenze di faccette discrete, [...]Come soluzione adeguata si raccomanda il comando Rhino "PolygonnetzZuNurbs".Il gruppo di superfici risultante può essere esportato in RFEM.

Question

Sto provando a importare una grande superficie curva da Rhino in RFEM e ricevo il seguente messaggio di errore: "Comando: ExportToRFEM5. La tolleranza di confronto dei nodi &#232; impostata troppo bassa. Potresti regolarla tramite le impostazioni delle unit&#224; del documento. Errore di esportazione. Errore nella scrittura dei dati, messaggio: la coordinata Z &#232; al di fuori dell'intervallo consentito. Esportazione in RFEM terminata." Come posso risolvere questo errore?

Accepted Answer

Le mesh poligonali non sono supportati in RFEM 5, poich&#233; non rappresentano "superfici lisce", ma consistono in singole faccette, vedi il terzo paragrafo sotto Mesh poligonali vs. NURBS:Un mesh poligonale rappresenta superfici tridimensionali come sequenze di faccette discrete, [...]Come soluzione adeguata si raccomanda il comando Rhino "PolygonnetzZuNurbs".Il gruppo di superfici risultante pu&#242; essere esportato in RFEM.

Importazione di una superificie curva da Rhino in RFEM 5
