1399x
004909
2021-01-13

将曲面从Rhino导入RFEM 5

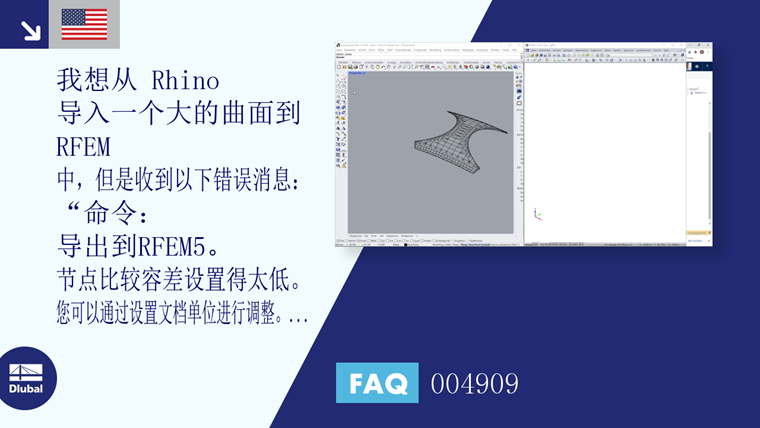

我想将一个大的曲面从Rhino导入到RFEM中,但出现以下错误信息: "命令: ExportToRFEM5。 节点比较公差设置的太低。 您可以通过文档单位设置来调整它。 导出错误。 写入数据时出错,消息: X 坐标超出范围。 导出到RFEM已完成。” 如何解决这个错误?


回复:

RFEM 不支持网格,因为网格不是“光滑面”,而是由单个的面组成;参见网格与NURBS下的第三段:

Ein Polygonnetz repräsentiert dreidimensionale Flächen als Folgen diskreter Facetten, [...]

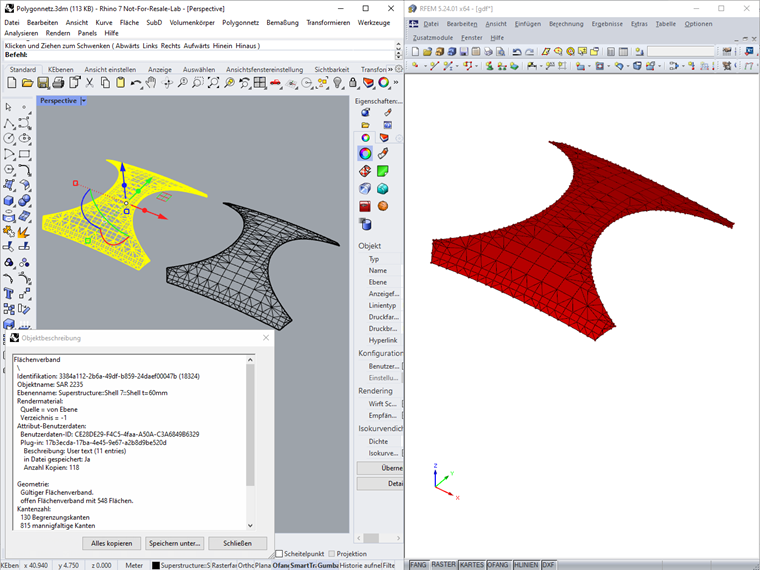

Als geeignete Lösung empfiehlt sich der Rhino-Befehl "PolygonnetzZuNurbs".

Der daraus resultierende Flächenverband kann zu RFEM exportiert werden.


作者

Ackermann 先生是该公司的销售联系人。
