Deseo importar una superficie grande y curvada de Rhino a RFEM y recibo el siguiente mensaje de error: "Comando: ExportToRFEM5. La tolerancia de comparación de nudos está configurada demasiado baja. Puede ajustarla mediante la configuración de unidades del documento. Error de exportación. Error al escribir datos, mensaje: la coordenada Z está fuera del rango permitido. Exportación a RFEM finalizada". ¿Cómo puedo corregir este error?

Question

Deseo importar una superficie grande y curvada de Rhino a RFEM y recibo el siguiente mensaje de error: "Comando: ExportToRFEM5. La tolerancia de comparaci&#243;n de nudos est&#225; configurada demasiado baja. Puede ajustarla mediante la configuraci&#243;n de unidades del documento. Error de exportaci&#243;n. Error al escribir datos, mensaje: la coordenada Z est&#225; fuera del rango permitido. Exportaci&#243;n a RFEM finalizada". &#191;C&#243;mo puedo corregir este error?

Accepted Answer

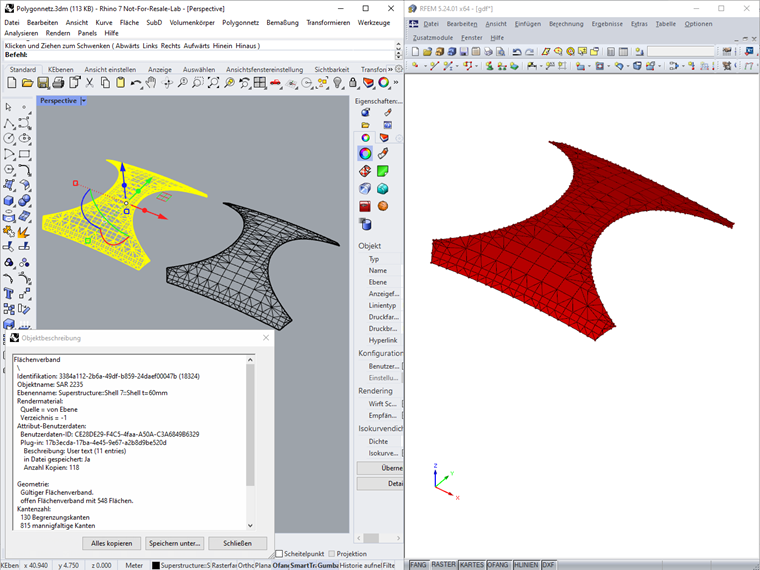

Las redes poligonales no son compatibles en RFEM 5, ya que estas no representan "superficies lisas", sino que consisten en facetas individuales, ver el tercer p&#225;rrafo bajo Redes poligonales frente a NURBS:Una red poligonal representa superficies tridimensionales como secuencias de facetas discretas, [...]Como soluci&#243;n adecuada, se recomienda el comando de Rhino "ConvertirRedPoligonalANurbs".La colecci&#243;n de superficies resultante puede exportarse a RFEM.

Importación de una superficie curvada desde Rhino a RFEM 5
