Import zakřivené plochy z programu Rhino do programu RFEM 5

Chci importovat velkou zakřivenou plochu z programu Rhino do programu RFEM a zobrazí se mi následující chybová zpráva: "Příkaz: ExportToRFEM5. Nodes compare tolerance is set too low. You could adjust it by document units settings. Chyba exportu. Error to write data, message: Souřadnice Z leží mimo přípustný rozsah. Export to RFEM finished." Jak je možné odstranit tuto chybu?

Odpověď:

Polygonové sítě nejsou v programu RFEM 5 podporovány, protože nepředstavují žádné "hladké plochy", ale skládají se z jednotlivých faset, viz třetí odstavec v Polygonové sítě vs. NURBS (anglicky):

Polygonová síť představuje trojrozměrné plochy jako řadu diskrétních fazet, [...]

Jako vhodné řešení doporučujeme příkaz Rhina „MeshToNurbs“.

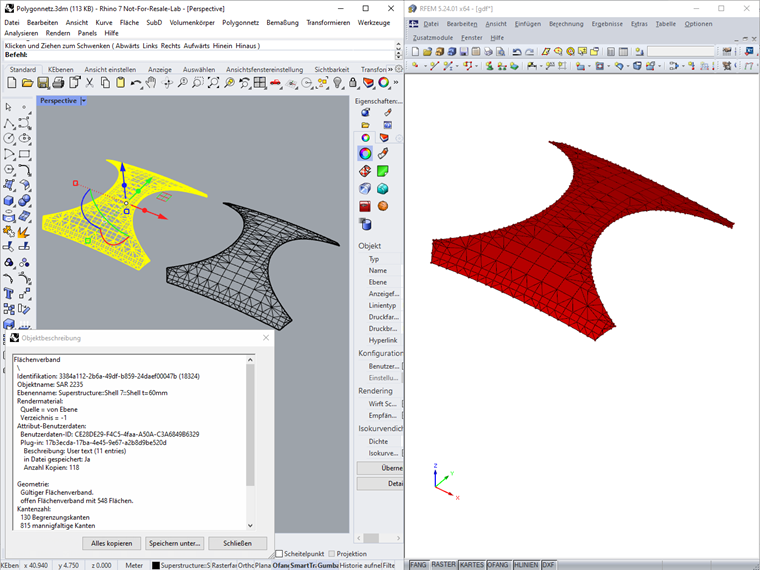

Rhino příkaz "PolygonMeshToNURBS"
Rhino příkaz "PolygonMeshToNURBS"

Výsledný útvar ploch je možné exportovat do programu RFEM.
