J’aimerais importer une grande surface courbe de Rhino dans RFEM, mais le message d’erreur suivant apparait : « Commande : ExportToRFEM5. La tolérance de comparaison des nœuds est trop faible. Vous pouvez l’ajuster à l’aide des paramètres des unités de document. Erreur d’exportation. Erreur d’écriture des données, message : La coordonnée Z est hors de l’intervalle. Exportation vers RFEM terminée. » Comment corriger cette erreur ?

Question

J’aimerais importer une grande surface courbe de Rhino dans RFEM, mais le message d’erreur suivant apparait&nbsp;: &#171;&nbsp;Commande&nbsp;: ExportToRFEM5. La tol&#233;rance de comparaison des nœuds est trop faible. Vous pouvez l’ajuster &#224; l’aide des param&#232;tres des unit&#233;s de document. Erreur d’exportation. Erreur d’&#233;criture des donn&#233;es, message&nbsp;: La coordonn&#233;e Z est hors de l’intervalle. Exportation vers RFEM termin&#233;e.&nbsp;&#187; Comment corriger cette erreur&nbsp;?

Accepted Answer

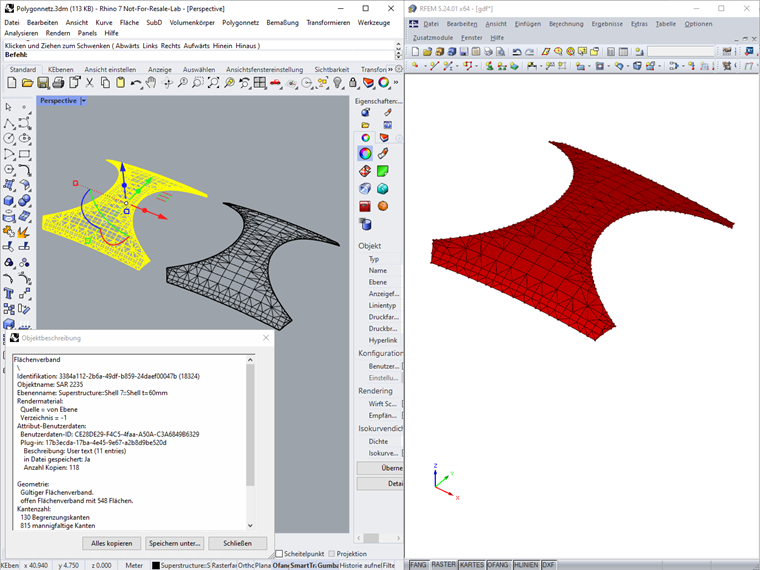

Les maillages ne sont pas pris en charge dans RFEM car ils ne sont pas des &#171;&nbsp;surfaces lisses&nbsp;&#187; mais plut&#244;t des facettes individuelles (voir le troisi&#232;me paragraphe sous Maillage polygonal vs NURBS)&nbsp;:&#171;&nbsp;Un maillage poygonal repr&#233;sente les surfaces 3D comme une s&#233;rie de facettes discr&#232;tes, [...]&nbsp;&#187;Nous recommandons d’utiliser la commande &#171;&nbsp;MaillageVersNurbs&nbsp;&#187; de Rhino comme solution appropri&#233;e.           La polysurface r&#233;sultante peut &#234;tre export&#233;e vers RFEM.

Importation d’une surface courbe depuis Rhino vers RFEM 5
