Import zakrzywionej powierzchni z programu Rhino do RFEM 5

Chcę zaimportować dużą, zakrzywioną powierzchnię z programu Rhino do programu RFEM i pojawia się następujący komunikat o błędzie: "Polecenie: ExportToRFEM5. Tolerancja porównania węzłów ustawiona jest zbyt nisko. Możesz ją dostosować za pomocą ustawień jednostek dokumentu. Błąd eksportu. Błąd zapisu danych, komunikat: Współrzędna Z poza dozwolonym zakresem. Eksport do programu RFEM zakończony." Jak można naprawić ten błąd?

Odpowiedź:

Siatki wielokątne nie są obsługiwane w RFEM 5, ponieważ nie reprezentują "gładkich powierzchni", lecz składają się z pojedynczych faset, zobacz trzeci akapit w sekcji Siatki wielokątne vs. NURBS:

Siatka wielokątna reprezentuje trójwymiarowe powierzchnie jako ciągi dyskretnych faset, [...]

Jako odpowiednie rozwiązanie zaleca się polecenie Rhino "PolygonmeshToNurbs".

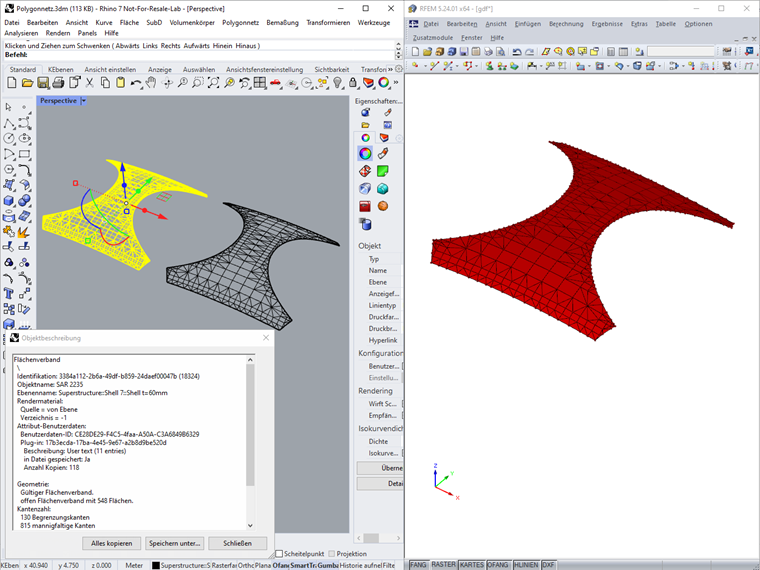

Komenda Rhino "PolygonMeshToNURBS"
Komenda Rhino "PolygonMeshToNURBS"

Powstały związek powierzchniowy można wyeksportować do RFEM.
