Максимальные соотношения b/t и h/w основаны на таблице 1 или таблице 2, в зависимости от внутренних сил в стержнях. Таблица 1 используется для стержней, подверженных чистому осевому сжатию. Для стержней, подверженных изгибу или изгибу+осевой (балка-колонна), применяется таблица 2.
В RFEM по умолчанию пренебрегают изгибающим моментом, если отношение меньше 1%. Поэтому отображается «Класс 4», потому что проверка основана на таблице 1.

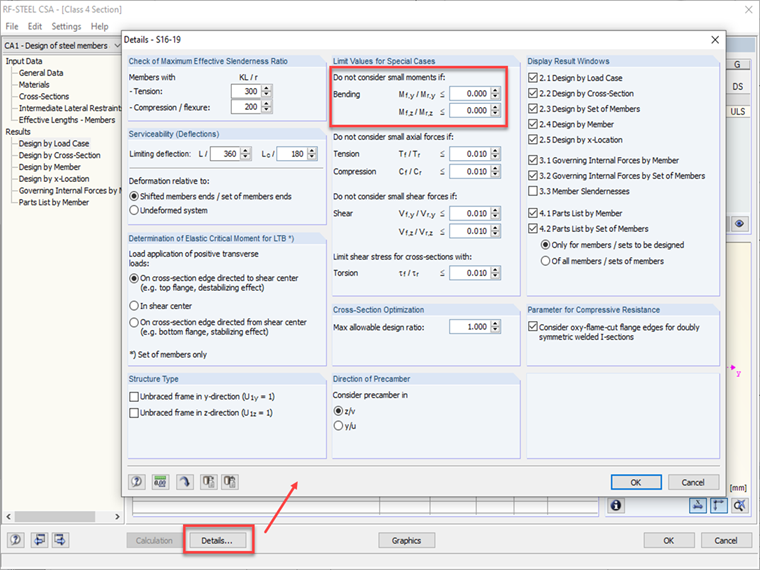

Чтобы изменить эту настройку, установите в деталях предельные значения равными нулю (см. Рисунок 1). Таким образом, программа выполняет проверку по таблице 2 и больше не игнорирует малые моменты.
Примечание: В модели из примера, где моменты в местах расположения опор равны нулю, результат по -прежнему отображается как «Класс 4 (не рассчитан)».
