Section de classe 4 selon CSA S16

Foire Aux Questions

  • FAQ

Ma section est de classe 4 et ne peut pas être calculée dans RF-/STEEL CSA. Cependant, j'obtiens une classe différente en effectuant manuellement le calcul. Pourquoi ?

Réponse

Les rapports b/t et h/l maximaux sont basés sur le Tableau 1 ou le Tableau 2, en fonction des efforts internes dans les barres. Le tableau 1 est utilisé pour les barres soumises à une compression axiale pure. Pour les barres soumises à une flexion ou à une flexion et à un effortnormal (poteau-poutre), le tableau 2 est utilisé.

RFEM est paramétré par défaut pour négliger le moment fléchissant si le rapport est inférieur à 1 %. Par conséquent, la Classe 4 s'affiche, car la vérification est basée sur le Tableau 1.

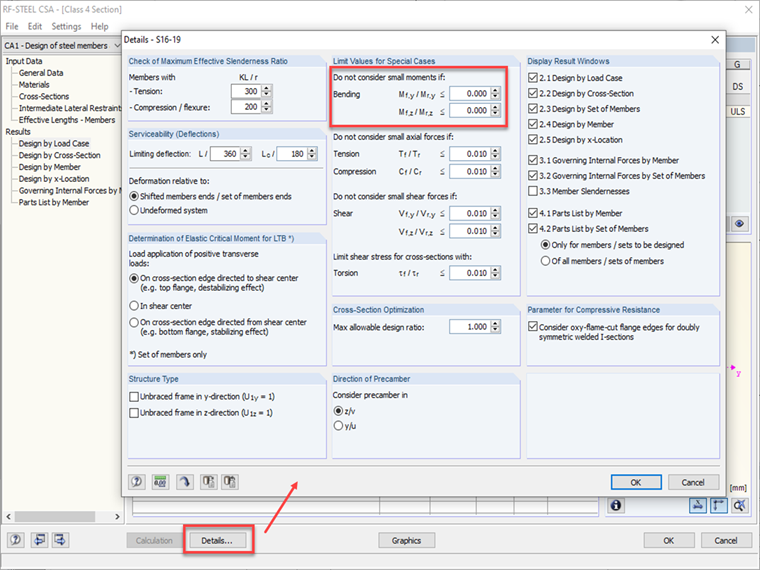

Pour modifier ce paramètre, définissez les valeurs limites sur zéro dans les Détails (voir la Figure 01). Ainsi, le programme effectue la vérification selon le tableau 2 et ne néglige plus les petits moments.

Remarque : dans cet exemple, où les moments aux appuis sont nuls, le résultat est toujours affiché comme « Classe 4 (incalculable) ».

Mots-clés

CSA Calcul de structures en acier Section Classe 4 Incalculable
