Querschnitt Klasse 4 nach CSA S16

Mein Querschnitt ist als Klasse 4 eingestuft und in RF-/STAHL CSA nicht bemessbar. Meine manuelle Berechnung zeigt jedoch eine andere Klasse. Woher kommt der Unterschied?


Antwort:

Die maximalen b/t- und h/w-Verhältnisse basieren abhängig von den Schnittgrößen in den Stäben auf Tabelle 1 oder Tabelle 2. Für Stäbe, die rein zentrisch druckbeansprucht sind, wird Tabelle 1 verwendet. Für biege- oder biege- + zentrisch druckbeanspruchte Stäbe (Träger-Stütze) wird Tabelle 2 verwendet.

In RFEM ist es voreingestellt, das Biegemoment zu vernachlässigen, wenn das Verhältnis kleiner als 1% ist. Daher wird "Klasse 4" ausgegeben, da die Prüfung auf Tabelle 1 basiert.

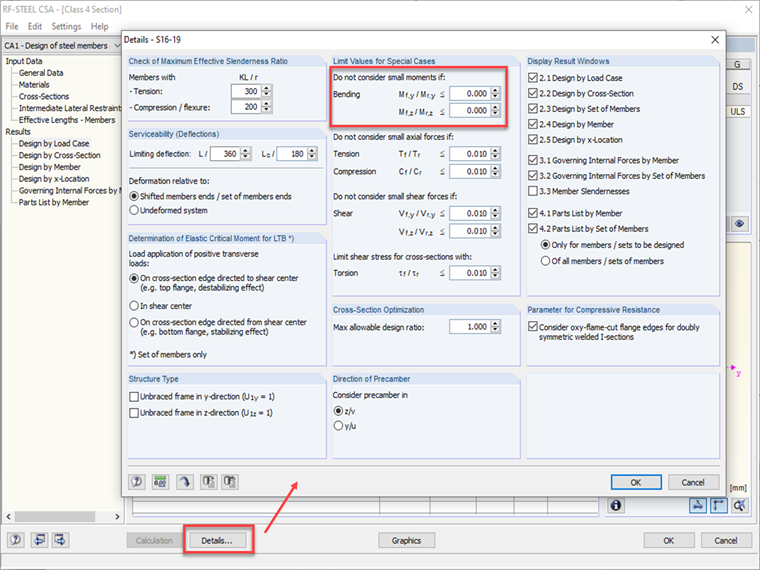

Um diese Einstellung zu ändern, sind in den Details die Grenzwerte auf Null zu setzen (siehe Bild 1). Dadurch führt das Programm die Prüfung nach Tabelle 2 durch und ignoriert die kleinen Momente nicht mehr.

Hinweis: Im Beispielmodell, bei dem Momente an den Lagerstellen null sind, wird das Ergebnis weiterhin als „Klasse 4 (unbemessbar)“ ausgegeben.
